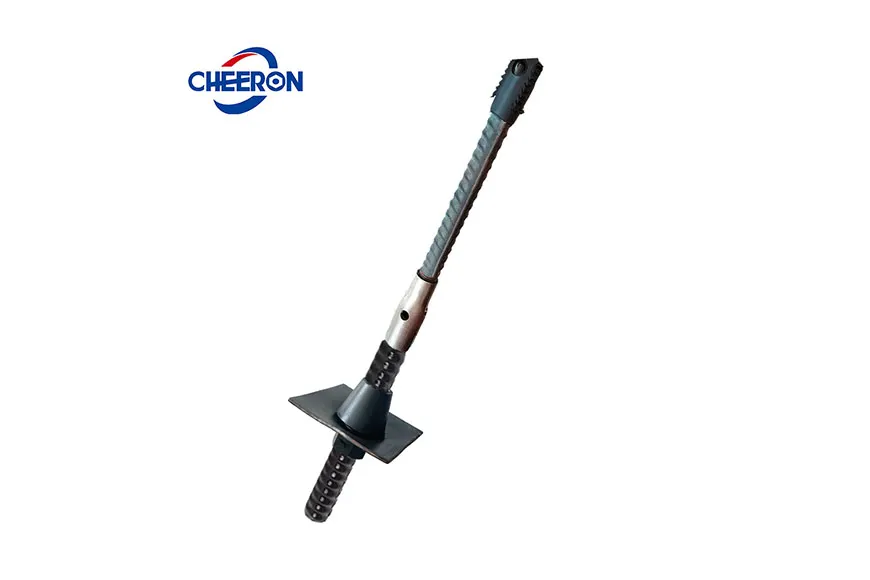

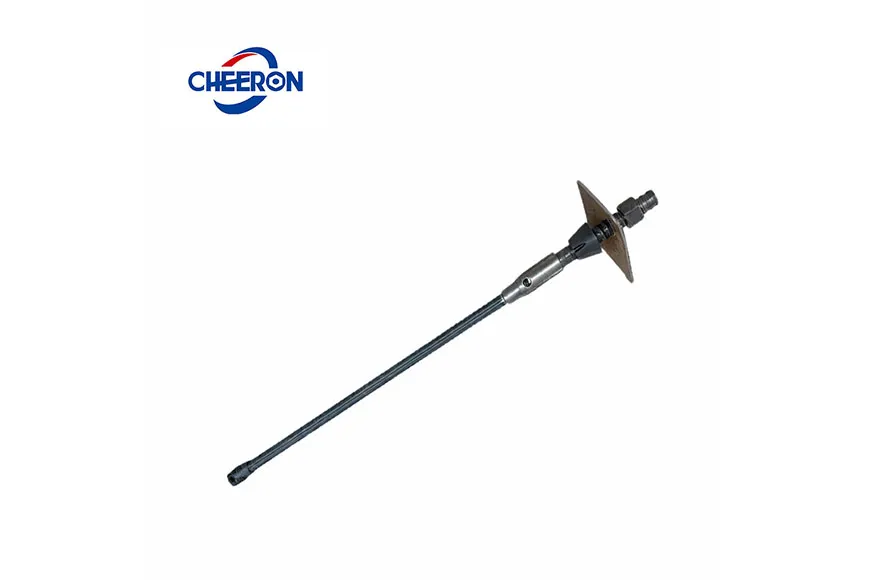

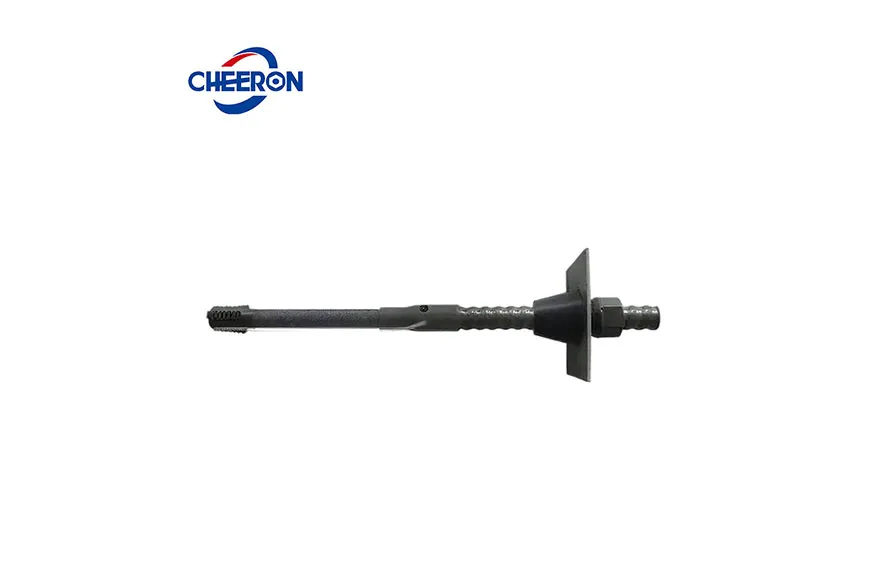

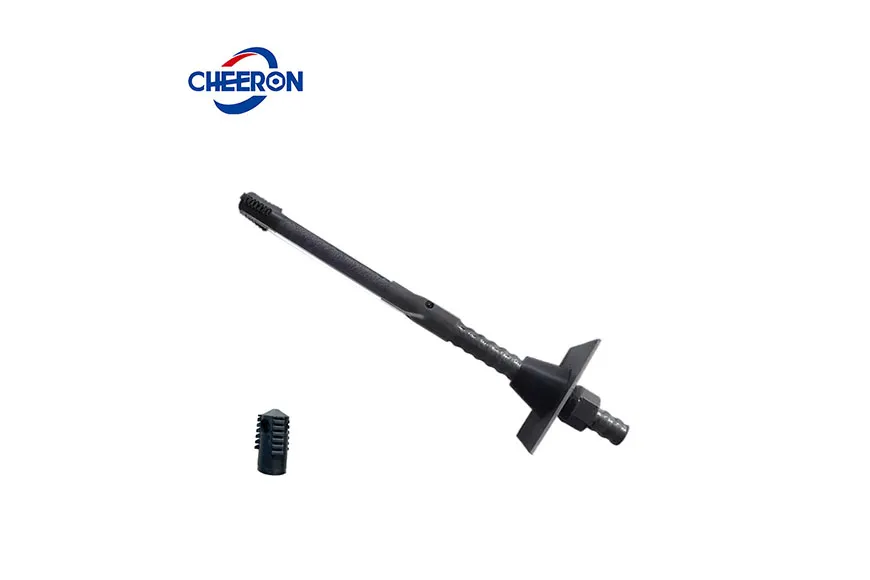

O grampo de ancoragem combinado CHEERON é composto por um corpo de parafuso de ancoragem de rocha conectado às barras de reforço através de uma luva de conexão. Com base nas hastes de ancoragem comuns, é feito um design estendido para resolver os problemas de transporte e uso causados por hastes de ancoragem excessivamente longas em aplicações práticas. Este parafuso de ancoragem oco combinado baseia-se nas vantagens dos parafusos de ancoragem de calda oca, parafusos de ancoragem oca autoperfurantes e parafusos de ancoragem oca de concha expansível, e pode alcançar bons benefícios econômicos e alta eficiência de construção em aplicações práticas.
| Parafuso de ancoragem oco combinado | Barra de aço | Corpo da haste oca | ||||||||||
| Diâmetro | Limite de escoamento | Resistência máxima | Força de escoamento | Força máxima | Alongamento após fratura | Diâmetro | Limite de escoamento | Resistência máxima | Força de escoamento | Força máxima | Alongamento após fratura | |
| Não inferior a | Não inferior a | |||||||||||
| 20mm | 335MPa | 455MPa | 105kN | 142kN | 17% | 30mm | 325MPa | 490MPa | 106kN | 160kN | 21% | |
| 20mm | 400MPa | 540MPa | 126kN | 170kN | 16% | 30mm | 127kN | 192kN | ||||
| 22mm | 335MPa | 455MPa | 127kN | 172kN | 17% | |||||||
| 25mm | 335 | 455MPa | 164kN | 223kN | 17% | 32mm | 159kN | 240kN | ||||

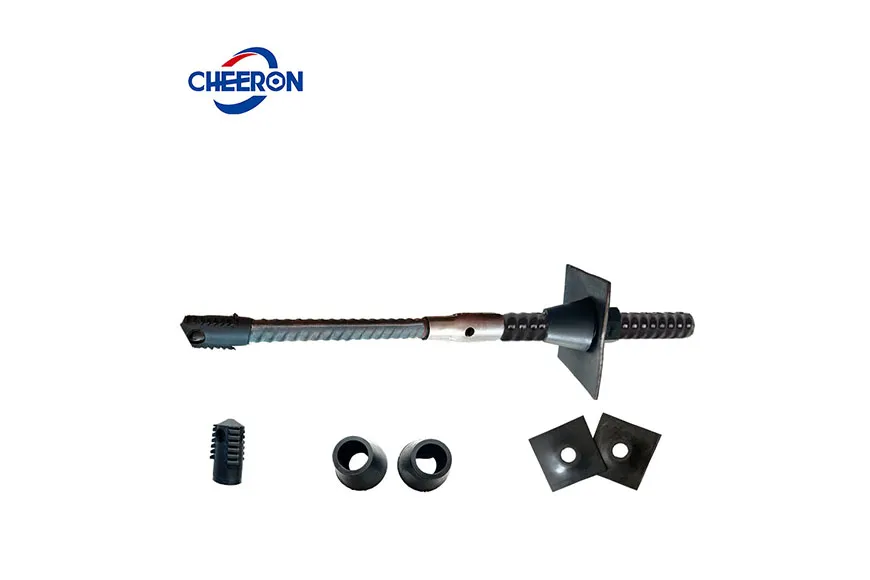

Um parafuso de ancoragem composto por um corpo de parafuso de ancoragem oco, barras de reforço, luvas de conexão, arruelas, porcas, batentes, cabeças de ancoragem, tubos de exaustão, etc.
A conexão entre a luva de conexão e o corpo do parafuso de ancoragem oco e as barras de reforço adota uma conexão mecânica com rosca direta, e uma saída de calda é fornecida na luva de conexão.
As hastes podem ser cortadas no local e estendidas conectando-se com luvas. O comprimento das hastes de ancoragem pode chegar a 20 metros ou mais.

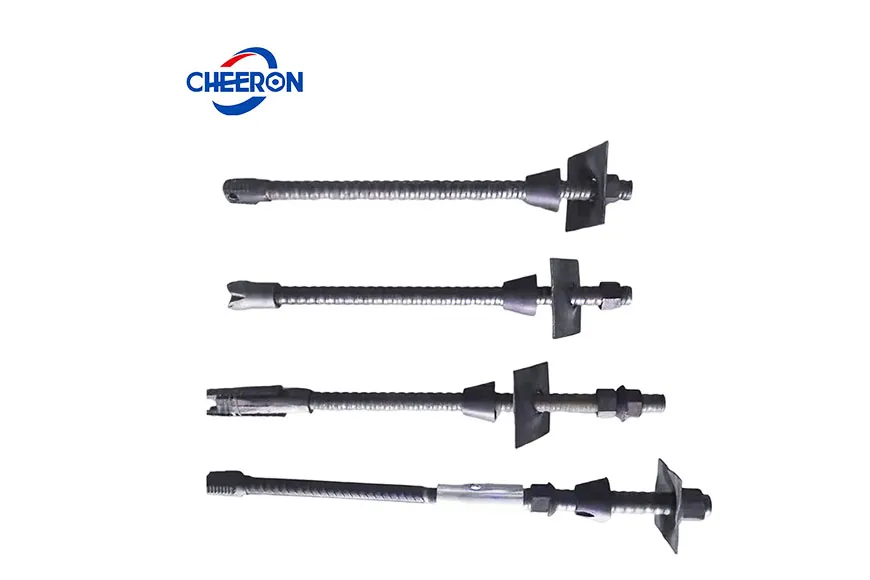

A CHEERON oferece vários tipos de luvas para parafusos de ancoragem (como parafusos de ancoragem ocos para grauteamento, parafusos de ancoragem autoperfurantes para rocha, parafusos de ancoragem com concha expansiva para rocha, etc.), e as luvas de conexão têm a mesma resistência à tração projetada que o corpo do parafuso de ancoragem.

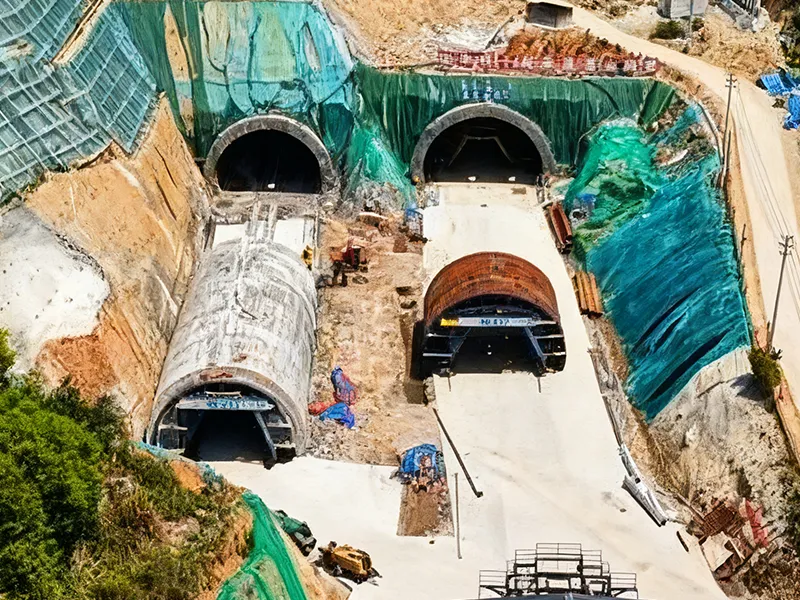

Suporte para projetos subterrâneos.

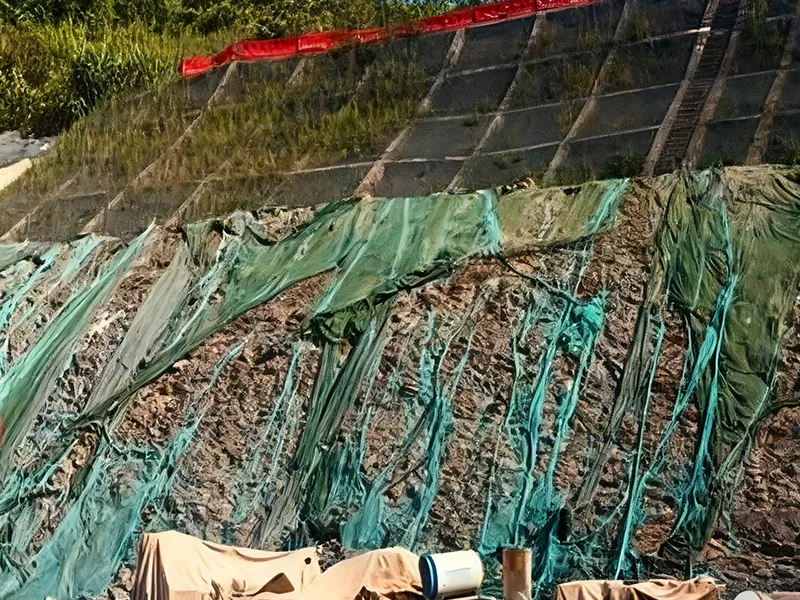

Reforço de massas rochosas instáveis em encostas.

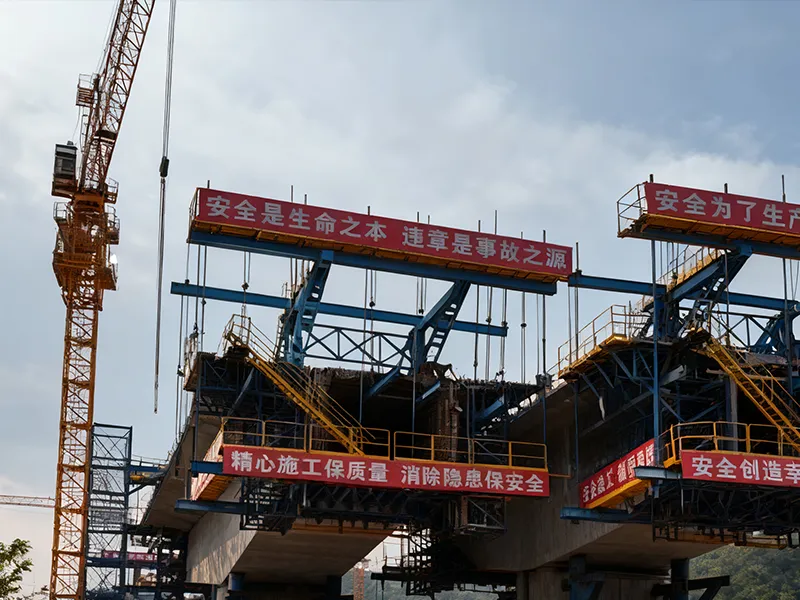

Reforço geral da massa de solo.
