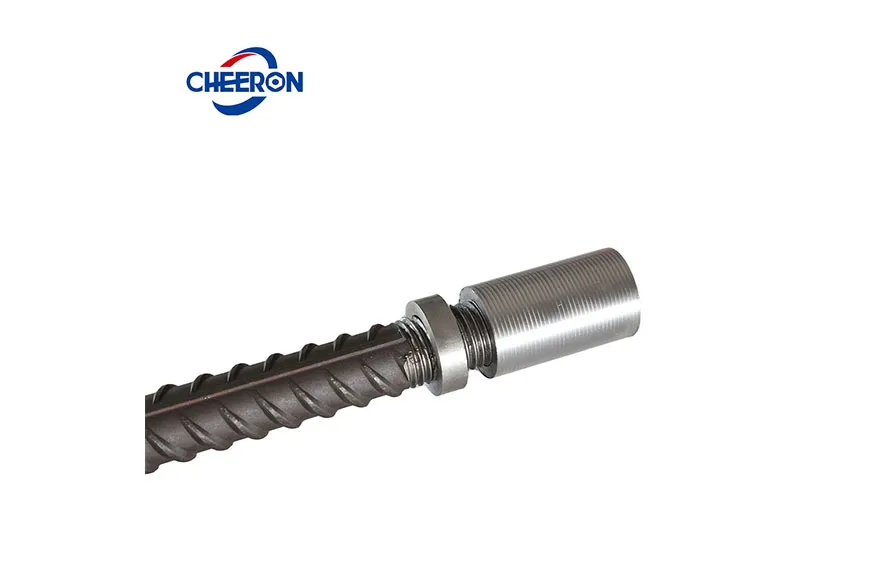

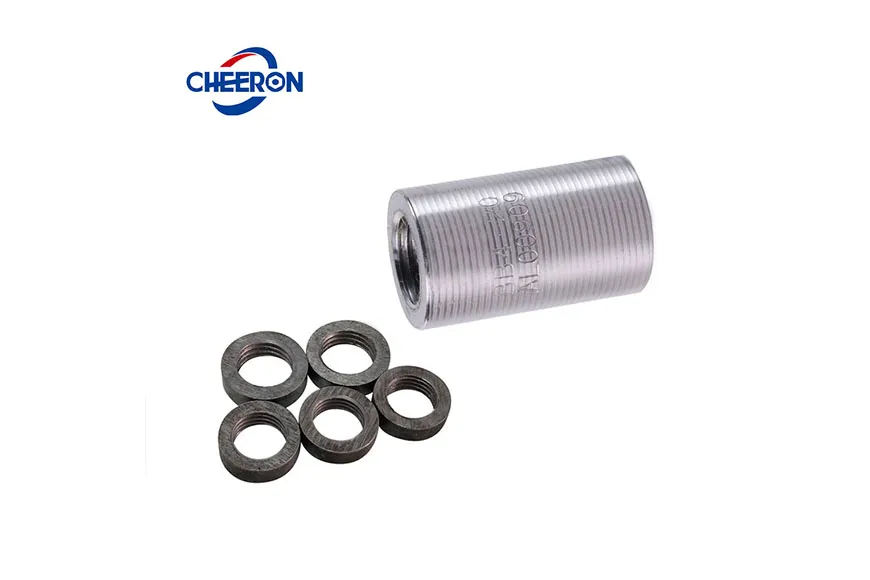

Acoplamento Rosqueado com Porca de Travamento

Especificações do Acoplador Roscado com Porca de Travamento

Diâmetro da Barra de Aço	Diâmetro Externo (mm)		Comprimento (mm)
mm
	Nível de Resistência da Barra ≤400	Nível de Resistência da Barra 500	Nível de Resistência da Barra ≤400	Nível de Resistência da Barra 500
12	18	19	28	32
14	21	22.5	32	36
16	24	25.5	36	40
18	27	28.5	41	46
20	30	31.5	45	50
22	32.5	34.5	49	54
25	37	39.5	56	62
28	41.5	44	62	68
32	47.5	50.5	70	76
36	53	56.5	78	84
40	59	62.5	86	92
50	74	78	106	112

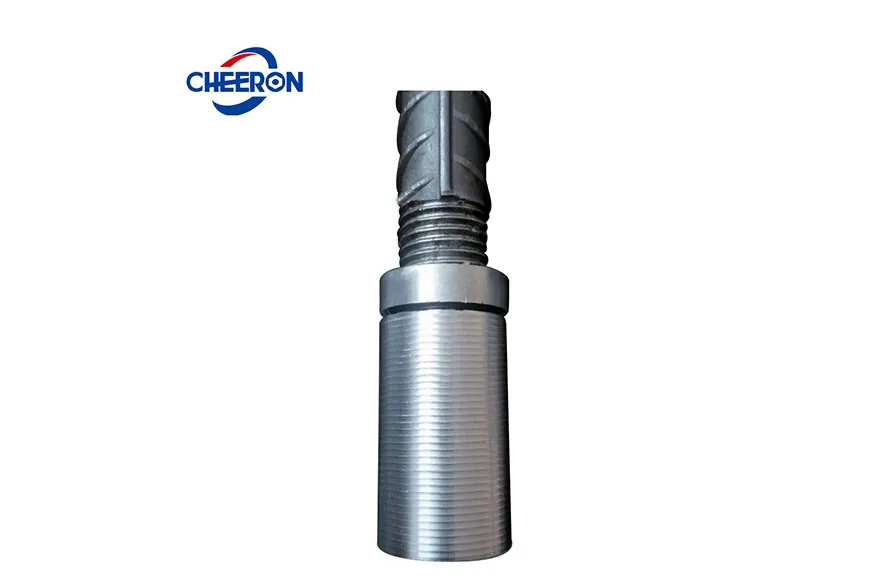

Instalação e Uso do Acoplador de Porca de Travamento

• As conexões de luva roscada podem ser usadas no local para conectar barras de reforço de alta resistência HRB, TMT e outras, de 12 a 50 mm (#4 a #14), verticais, horizontais ou em qualquer ângulo de inclinação.

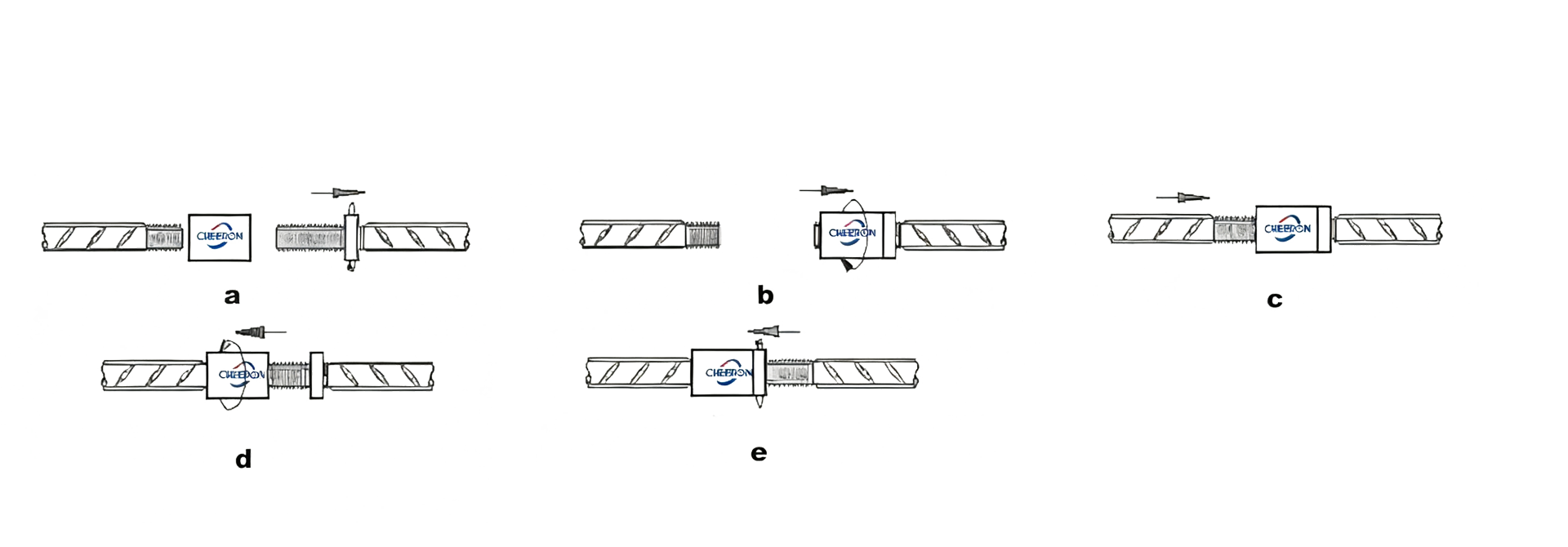

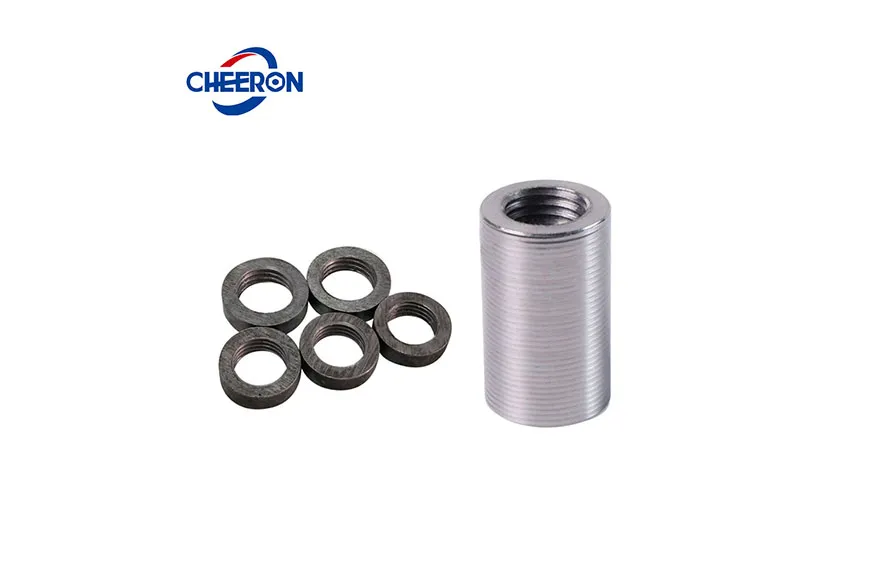

• Método de construção: Uma extremidade da barra de reforço é processada em rosca completa, e a outra extremidade é processada em rosca reta, que é conectada através de uma porca de travamento e uma luva. Rosqueie a porca de travamento na rosca estendida da barra de reforço, rosqueie a luva de conexão na outra extremidade, depois gire a luva de conexão na direção oposta e aperte a porca de travamento.




É usado em situações onde a barra roscada não pode girar de forma alguma, como barras de reforço curvadas e a conexão mútua de gaiolas de barras de reforço em pontes, estacas moldadas in loco, etc.
