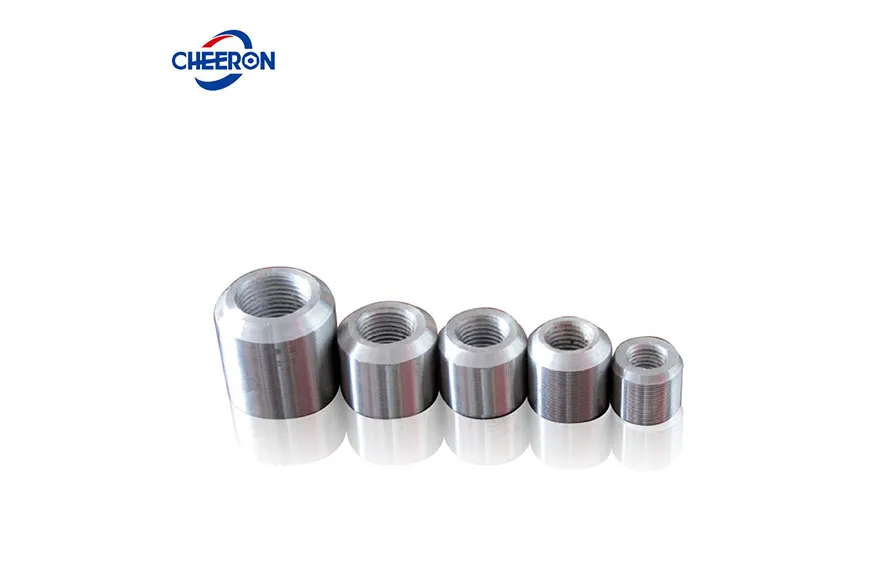

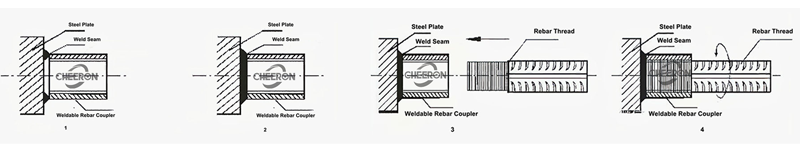

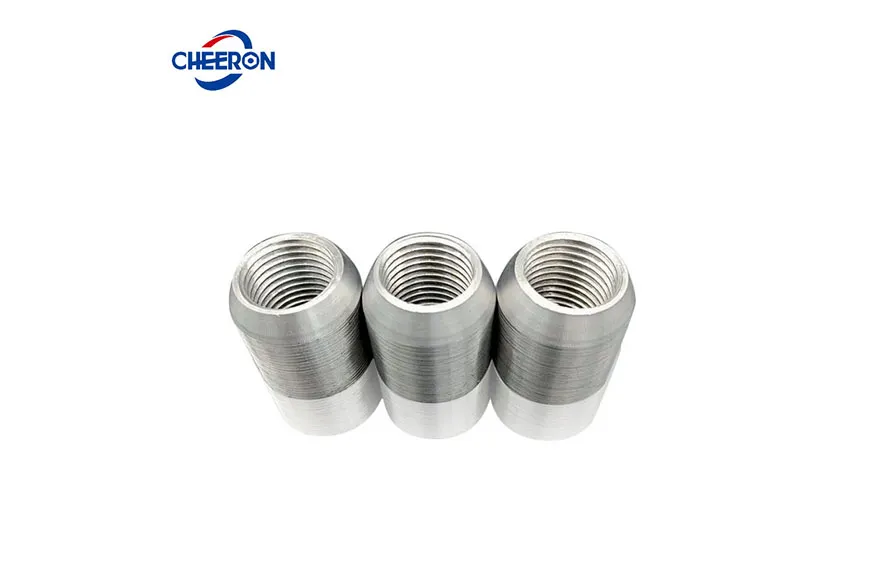

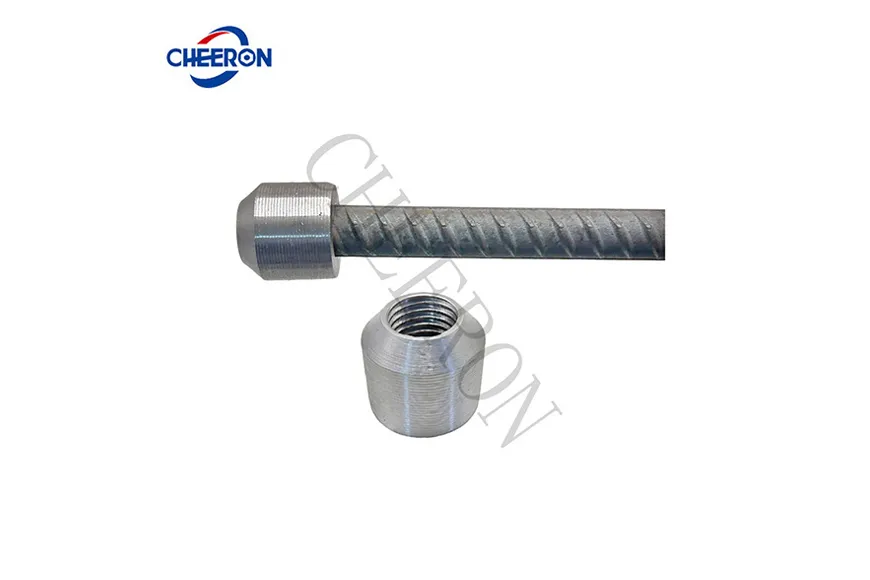

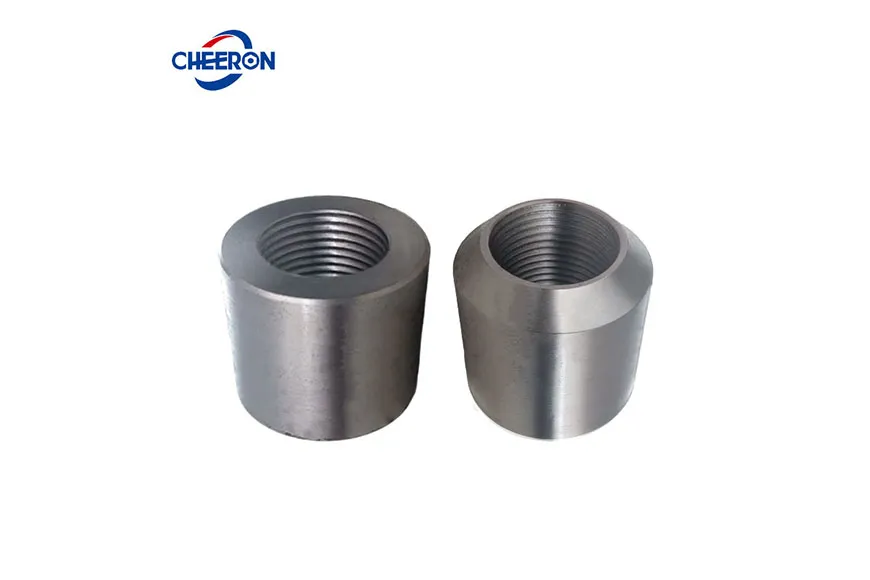

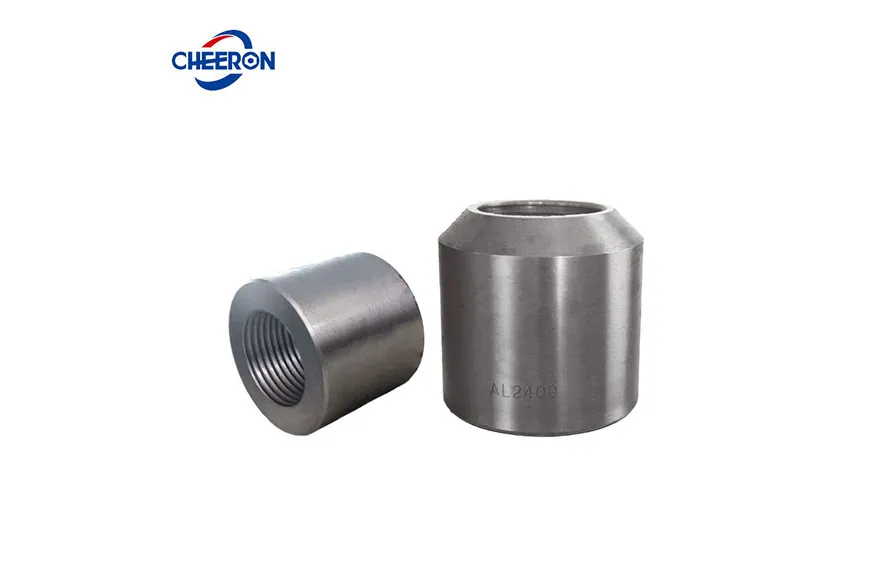

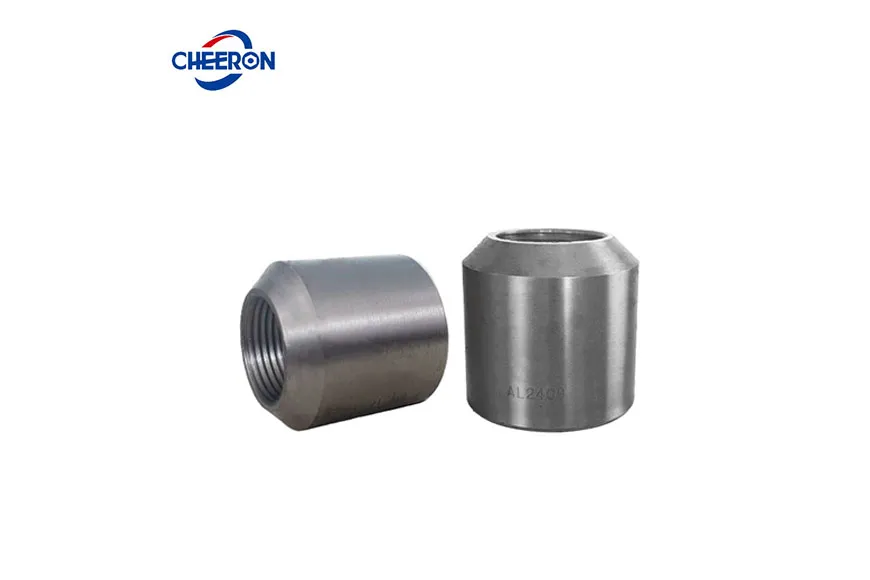

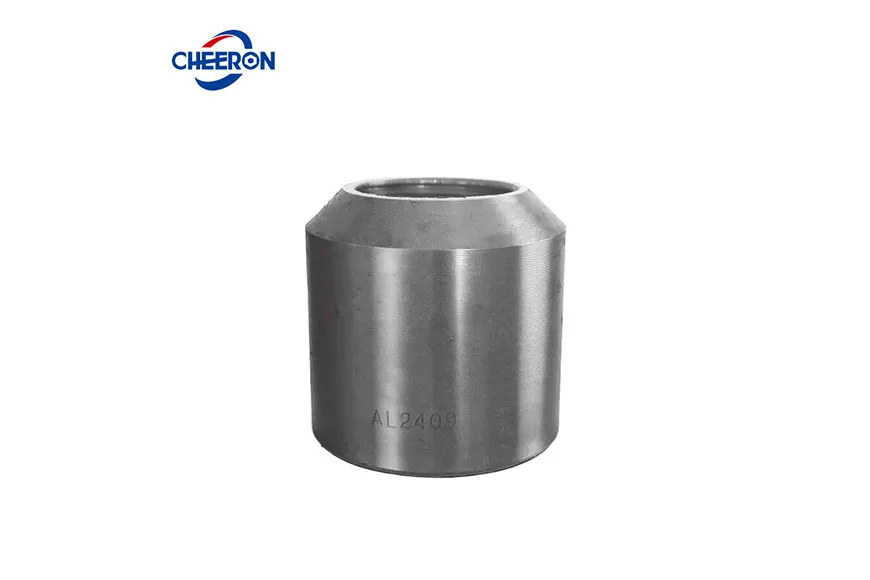

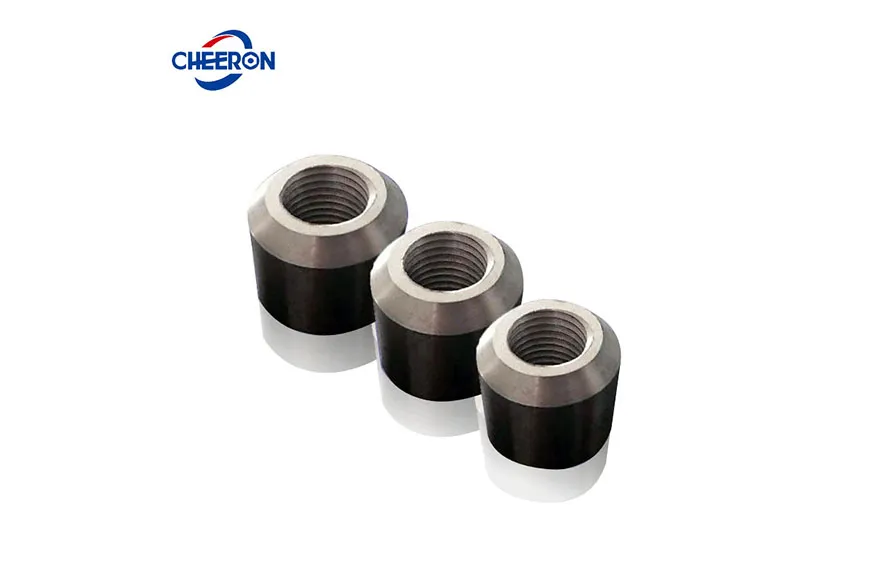

Um acoplador de barra de aço soldável é uma bucha roscada internamente, com uma extremidade cilíndrica e a outra cônica. Na construção da conexão, primeiro solda-se a extremidade cônica na parte de conexão e, em seguida, aparafusa-se a extremidade de rosca reta da barra de aço para concluir a conexão da barra.
 | ||||
| Dimensão | Comprimento do Acoplador | Comprimento da Barra Roscada | Comprimento da Rosca Interna da Luva Interna | Comprimento da Barra Roscada da Luva Interna |
| (mm) | (mm) | (mm) | (mm) | |
| 22 | 55 | 30~31 | 50 | 52~53 |
| 25 | 60 | 32~33 | 53 | 55~56 |
| 28 | 65 | 35~36 | 55 | 57~58 |
| 32 | 70 | 37~38 | 61 | 63~64 |
A realização da conexão mista entre vergalhões com extremidade roscada e estruturas de aço expandiu o âmbito de aplicação.
A extremidade soldada proporciona resistência adicional à conexão.
O conector é fabricado em aço S45C / 40Cr, garantindo a resistência da parte soldada e a confiabilidade da conexão roscada.
Aplicação
Os acopladores roscados soldados são utilizados para métodos de conexão mecânica entre barras de reforço e estruturas de aço, como vigas ou colunas de aço. Uma extremidade deste conector é roscada, e a outra extremidade é projetada para ser soldável a chapas de aço ou outras estruturas de aço. Por exemplo: Os pilares de uma ponte são conectados às vigas de aço.
Notas
O processo de soldagem deve estar em conformidade com as normas para evitar defeitos de soldagem que afetem a resistência da conexão.
É necessário garantir a compatibilidade entre a extremidade roscada e a barra de reforço.
