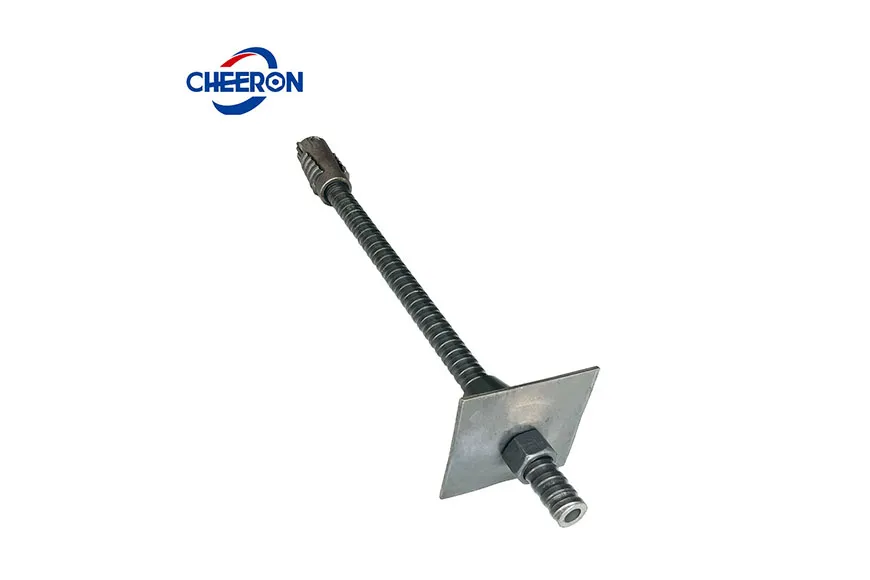

O parafuso de ancoragem mecânico é um novo tipo de parafuso de ancoragem protendido, engenhosamente combinado com parafusos de ancoragem de rocha e conchas de expansão de extremidade. Após a instalação do parafuso de ancoragem com concha de expansão e injeção de argamassa, a protensão é imediatamente fornecida pela abertura dos fixadores de ancoragem de concha de expansão de aço, o que pode controlar efetivamente o afrouxamento e a deformação da rocha circundante de maneira oportuna e promover a formação de um anel de tensão compressiva na rocha circundante dentro da faixa de ancoragem, aumentando ainda mais o efeito de reforço do parafuso de ancoragem na rocha circundante e a estabilidade do projeto.
| Corpo do Parafuso de Ancoragem | Fixadores de Ancoragem Mecânica | ||||
| Diâmetro | Força de Cedência Inferior | Força Máxima | Alongamento Total na Força Máxima | Capacidade de Carga Última | Diâmetro do Furo de Ancoragem Aplicável |
| 25mm | ≥150kN | ≥200kN | ≥5% | ≥84kN | 40-45mm |
| 32mm | ≥280kN | ≥360kN | ≥126kN | 51-56mm | |
| 38mm | ≥400kN | ≥500kN | ≥196kN | 65-70mm | |
| 51mm | ≥630kN | ≥800kN | ≥260kN | 76-90mm | |

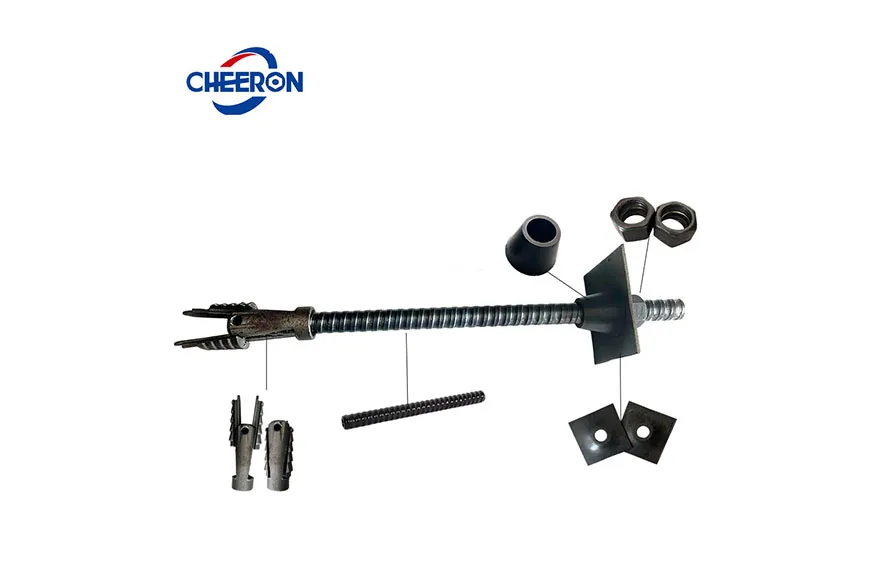

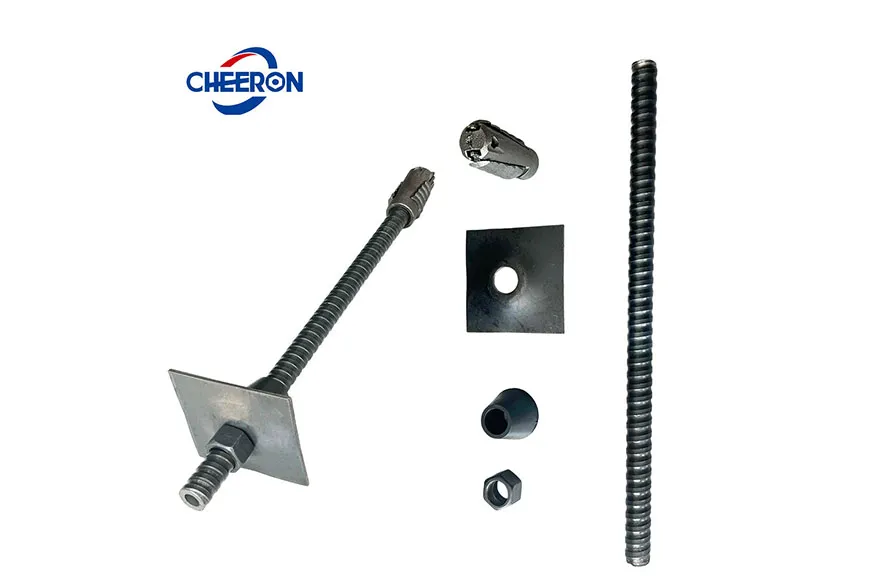

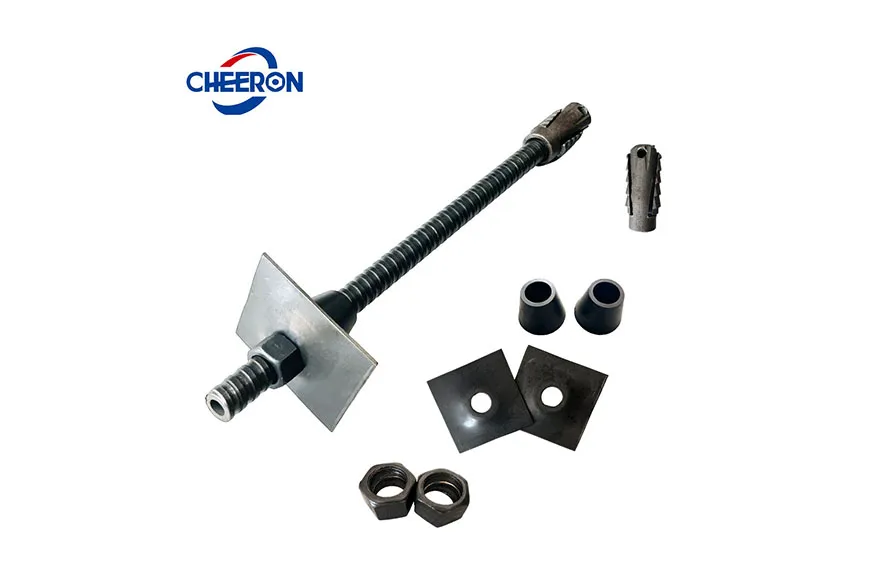

O parafuso de ancoragem de calda oca pré-tensionado do tipo concha de expansão deve ser composto por um corpo de haste oca, fixadores de ancoragem de concha de expansão de aço, tampões de calda, tubos de calda, espaçadores e porcas hexagonais.
A cabeça de ancoragem de concha de expansão adota uma estrutura mecânica. Através do tensionamento e travamento, pode gerar imediatamente força de suporte, fixar rapidamente a massa rochosa e ajudar a formar um arco de pressão, suprimindo efetivamente o afrouxamento da rocha circundante.
Este sistema de parafuso de ancoragem fornece uma pré-tensão inicial de 60kN a 150kN através do tensionamento na fase inicial, formando suporte ativo, e a capacidade de carga de ancoragem única do parafuso de ancoragem é ≤200KN ; Na fase posterior, transformou-se em um mecanismo de suporte passivo de ancoragem de comprimento total através da ligação de calda de comprimento total. Este método de combinação não só permite que a rocha circundante sofra deformação moderada, mas também explora totalmente sua capacidade de auto-suporte, fornecendo uma garantia técnica confiável para a estabilidade da rocha circundante.
As hastes podem ser inseridas primeiro, e então a pré-tensão é aplicada antes da calda. A calda flui da extremidade inferior para a cabeça da haste de ancoragem através do tubo de aço oco, o que pode garantir que a calda fique cheia.
O parafuso de ancoragem de calda de concha de expansão pré-tensionado pode manter efetivamente a estabilidade geral da camada rochosa quebrada após a escavação, aplicando pré-tensão suficiente e suporte de ligação de comprimento total, evitando instabilidade ou até colapso da rocha circundante, e tem bom efeito de ancoragem e durabilidade.
Barras de ancoragem com injeção de calda e concha expansível são utilizadas em projetos subterrâneos em camadas rochosas de alta tensão onde ocorre rockburst.
O parafuso de ancoragem com bucha expansiva e injeção mantém eficazmente a estabilidade geral da camada de rocha fraturada.
Barras de ancoragem com concha expansível e injeção são utilizadas para projetos de suporte de ancoragem onde os estratos são de rocha dura ou rocha semidura.
