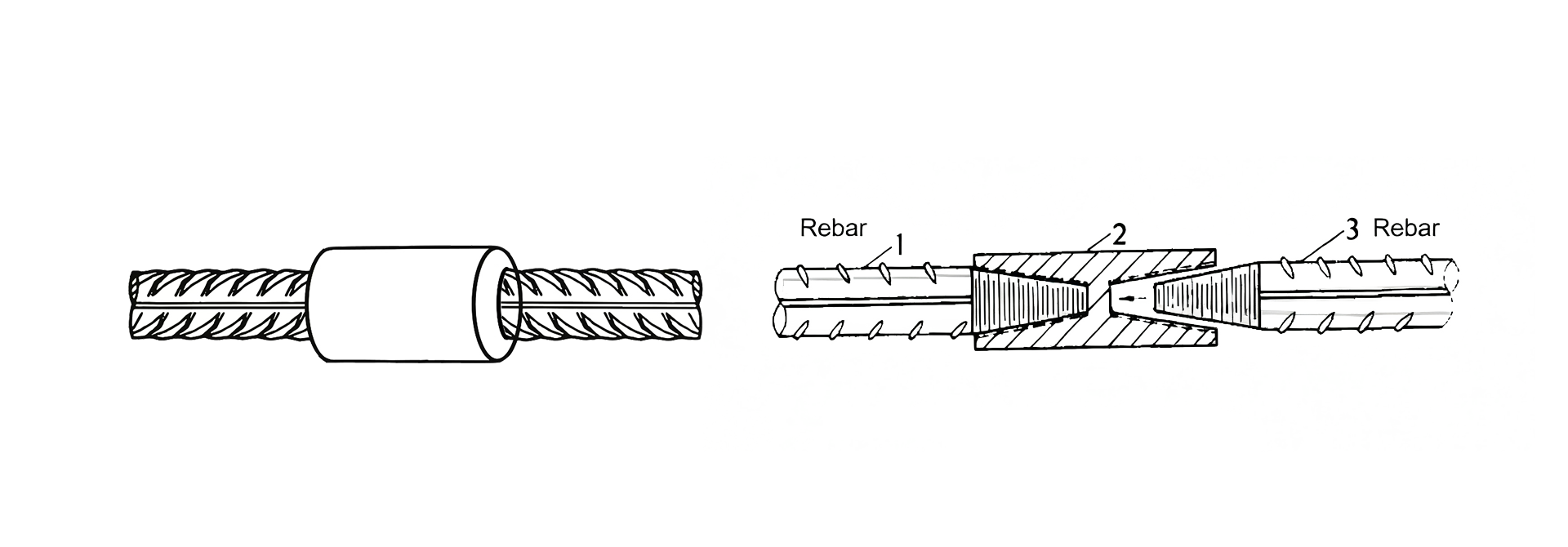

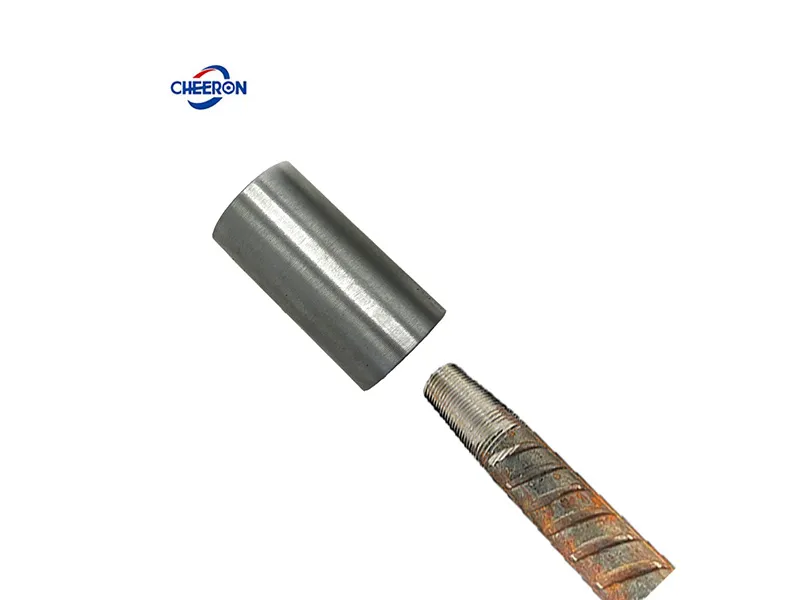

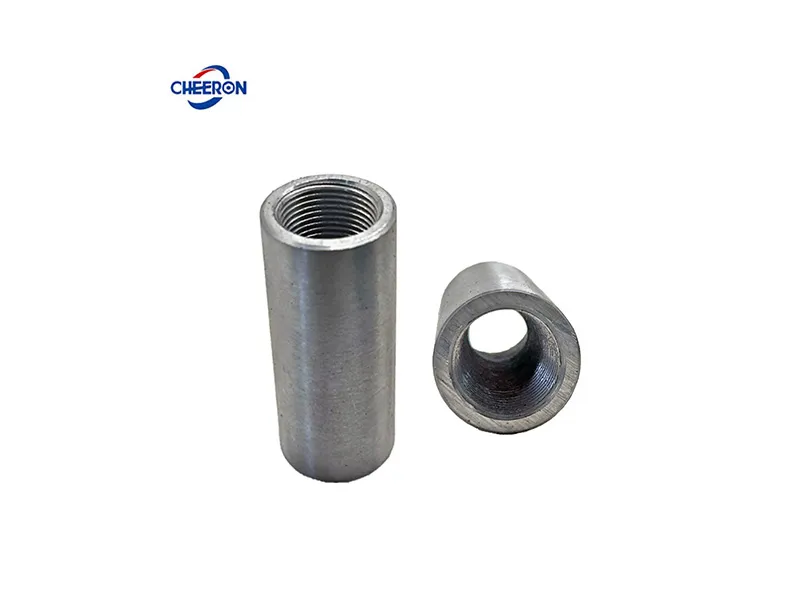

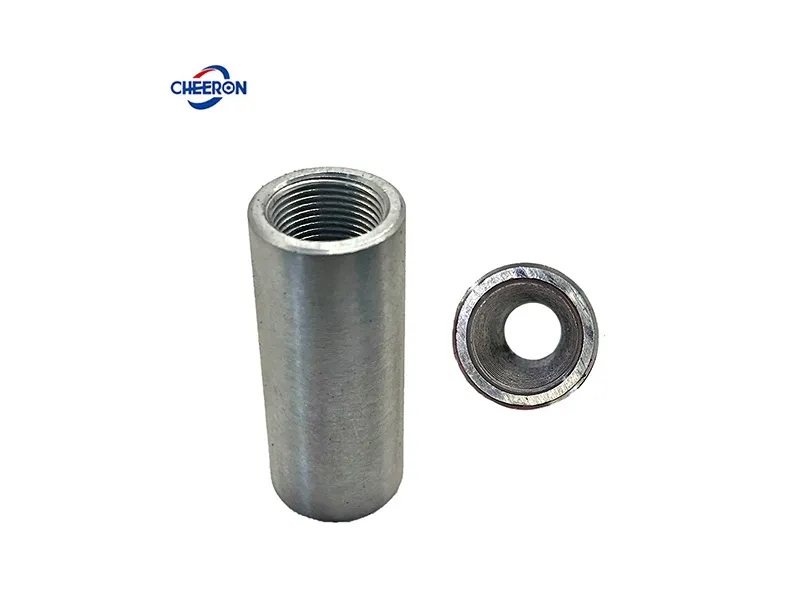

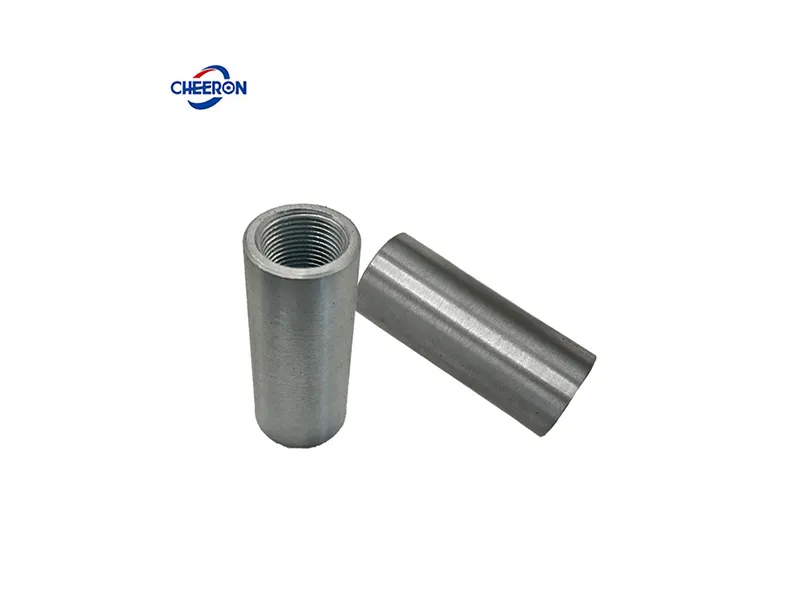

Como um dos representantes mais tradicionais das juntas mecânicas, o princípio de funcionamento do acoplador de rosca cônica é processar roscas cônicas na extremidade da barra de reforço e apertá-la e fixá-la através de um acoplador com roscas cônicas internas.
Nos últimos anos, com base no tipo comum de junta de rosca cônica, um clássico entre tipos de acoplador de vergalhão, adicionando o processo de pré-prensagem ou forjamento bruto na extremidade da barra de reforço, foi desenvolvida a junta de rosca cônica de resistência igual do tipo GK para barras de reforço, que pode ser tão forte quanto o material base.
 | |||||
| Diâm. da Barra | Diâm. Externo | Comprimento | H1 | H2 | Rosca |
| (mm) | (mm) | (mm) | (mm) | (mm) | (M*T) |
| Φ16 | 24 | 65 | 30 | 30 | 16*2.5 |
| Φ18 | 27 | 75 | 35 | 35 | 18*2.5 |
| Φ20 | 29 | 85 | 40 | 40 | 20*2.5 |
| Φ22 | 31 | 90 | 43 | 43 | 20*2.5 |
| Φ25 | 35 | 95 | 45 | 45 | 25*2.5 |
| Φ28 | 39 | 105 | 50 | 50 | 28*2.5 |
| Φ32 | 44 | 115 | 55 | 55 | 32*2.5 |
| Φ36 | 49 | 125 | 60 | 60 | 36*2.5 |
| Φ40 | 54 | 135 | 65 | 65 | 40*2.5（3) |
| Φ50 | 69 | 150 | 70 | 70 | 50*2.5(3) |

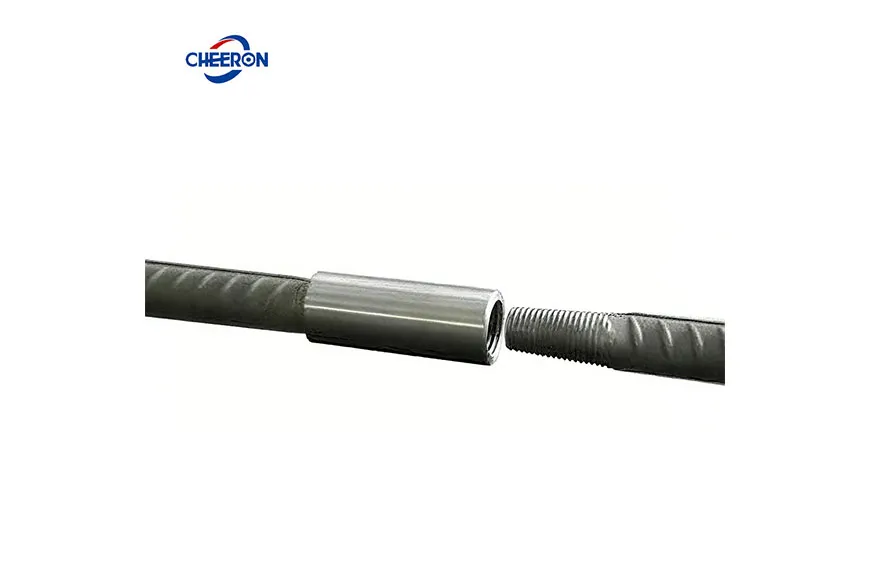

O acoplador de rosca cônica oferece velocidade de conexão rápida e bom alinhamento; seguro e confiável, fácil de operar, e capaz de suportar forças de tração e compressão.
Vantagens das emendas roscadas cônicas:
O perfil da rosca dos conectores de barra de aço com rosca cônica é cônico, com o diâmetro maior variando gradualmente ao longo do eixo, apresentando uma característica de aperto à medida que é rosqueado.
Portanto, a estrutura única de rosca cônica facilita a inserção e centralização da extremidade da barra, exigindo apenas uma pequena quantidade de rotação para completar o aperto.

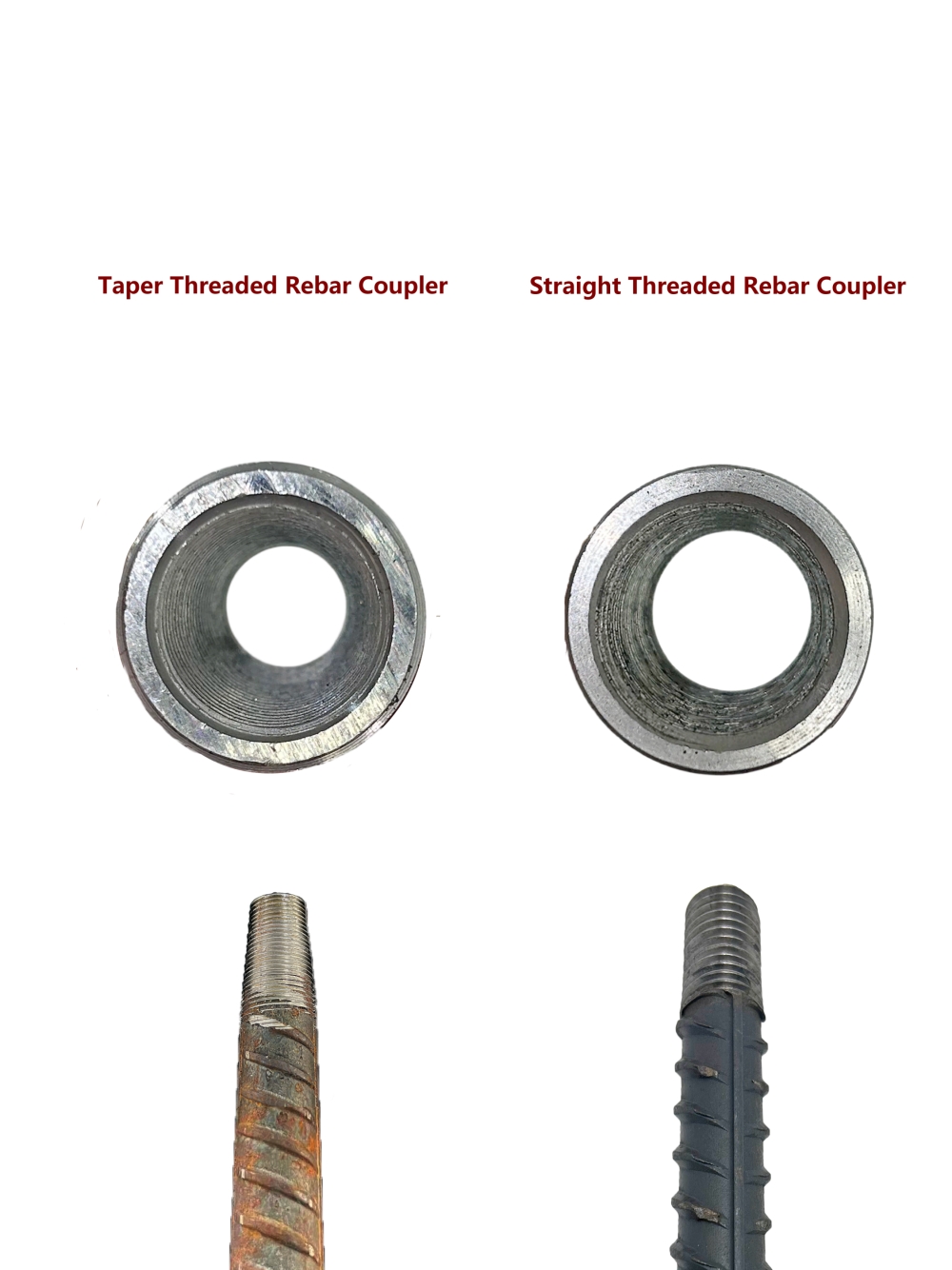

comparação entre o acoplador de barra de aço de rosca reta e o acoplador de rosca cônica：
Desvantagens das emendas roscadas cônicas:
Devido ao design cônico, a área de suporte de tensão da rosca é relativamente pequena, e o diâmetro menor da rosca cônica enfraquece a área transversal do material base durante a usinagem, resultando em uma capacidade de carga inferior.
