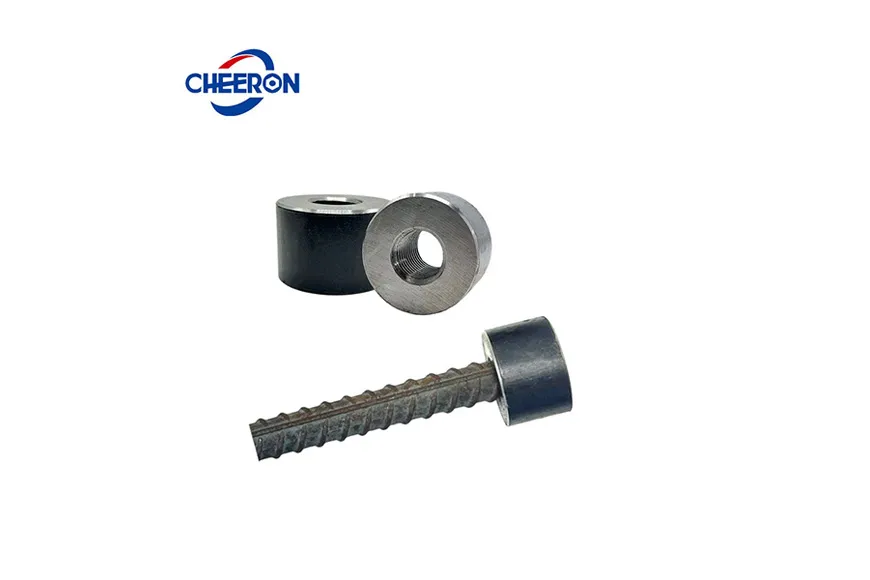

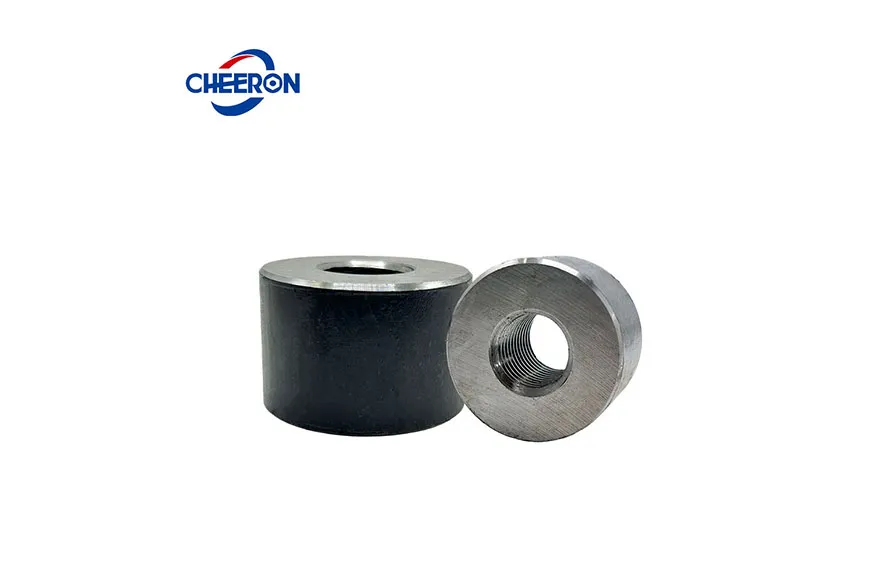

Barras com cabeça, também amplamente conhecidas como placas de ancoragem de vergalhões roscados, representam um método inovador e altamente eficiente de ancoragem mecânica em estruturas de concreto modernas. Essa tecnologia oferece benefícios significativos em comparação com as técnicas tradicionais de ancoragem de vergalhões. Especificamente, a adoção deste sistema de ancoragem mecânica de vergalhões em juntas complexas simplifica drasticamente o detalhamento e a instalação de vergalhões no local. Ao substituir as incômodas barras curvadas, mitiga efetivamente o congestionamento de vergalhões e as dificuldades associadas à amarração de aço densamente compactado. Além disso, o uso de placas de ancoragem inerentemente melhora o desempenho estrutural do nó de conexão e, criticamente, melhora a qualidade da concretagem e consolidação, garantindo melhor durabilidade a longo prazo e integridade estrutural.
| Especificações | Tamanho (Diâmetro*Espessura) | Passo | Peso (KG) |
| 12 | 33*15.5 | 2 | 0.08 |
| 14 | 33*15.5 | 2.5 | 0.08 |
| 16 | 38*16 | 2.5 | 0.08 |
| 18 | 43*18 | 2.5 | 0.13 |
| 20 | 49*20 | 2.5 | 0.15 |
| 22 | 52*22 | 2.5 | 0.2 |
| 25 | 60.5*25.5 | 3 | 0.3 |
| 28 | 66*29 | 3 | 0.38 |
| 32 | 76.5*32 | 3 | 0.58 |
| 36 | 85*36 | 3 | 1 |
| 40 | 95*40 | 3 | 1.3 |

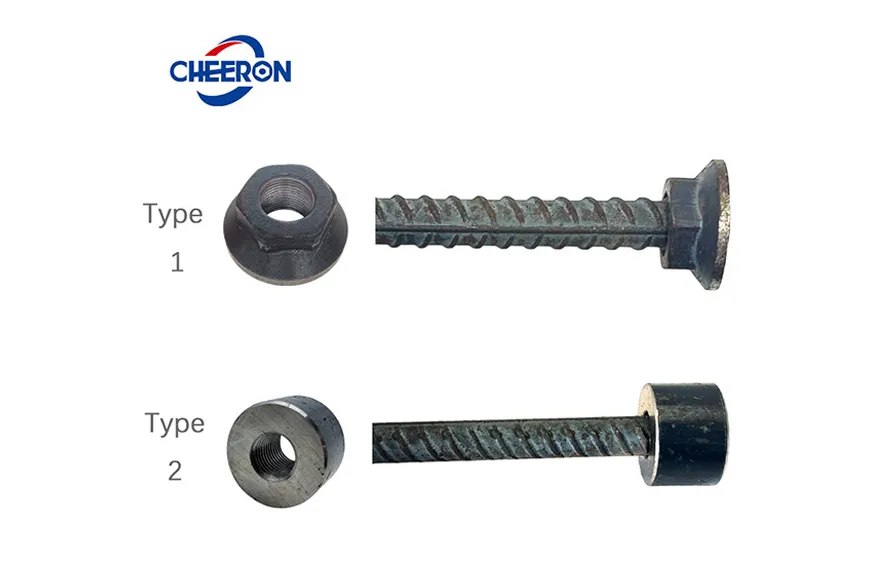

Tipo 1:

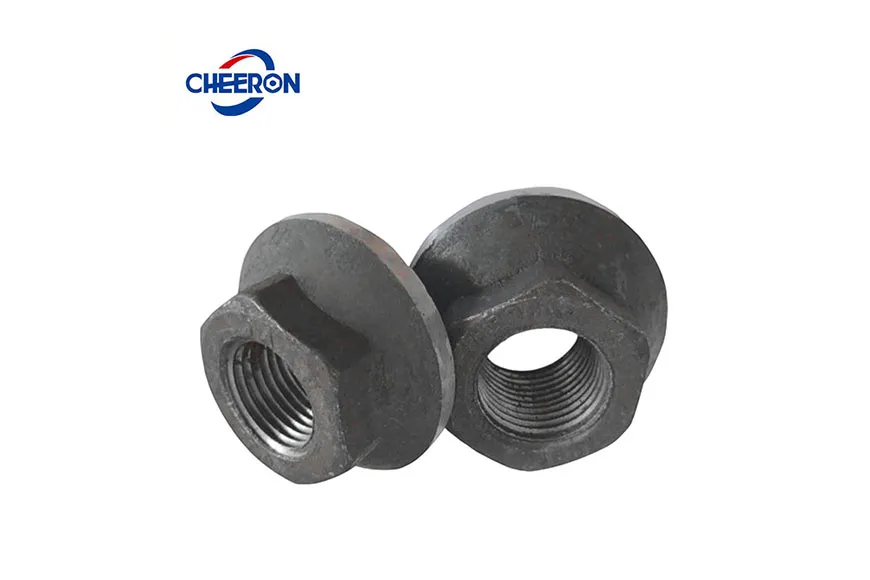

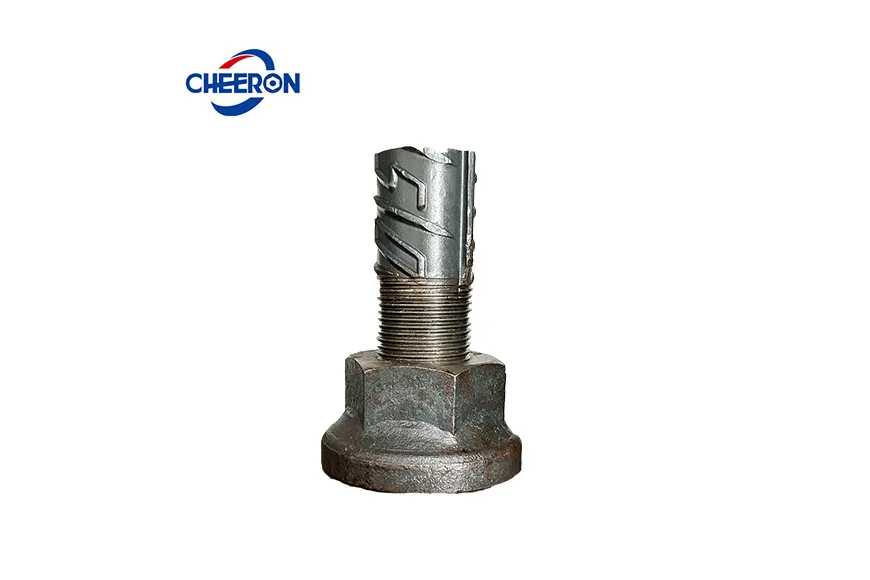

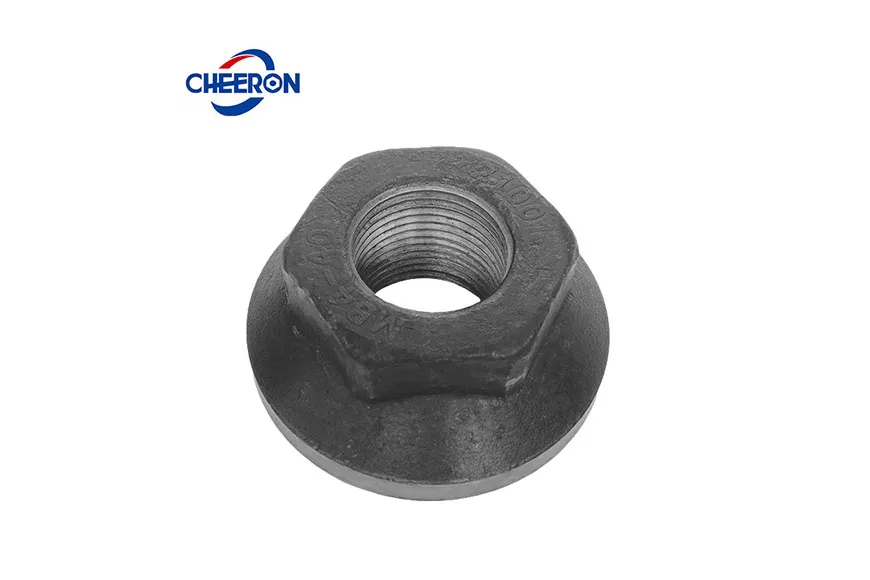

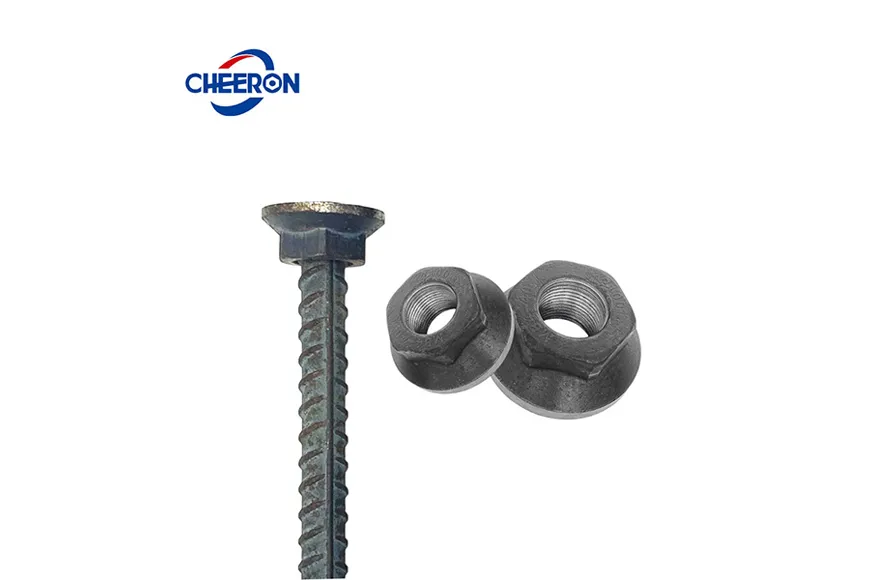

Barra com cabeça hexagonal: Uma placa de ancoragem que combina a base (placa de suporte de pressão) e a porca (extremidade de conexão) em uma só peça e é conectada ao topo da barra de reforço por meio de uma rosca reta.
Tipo 2:

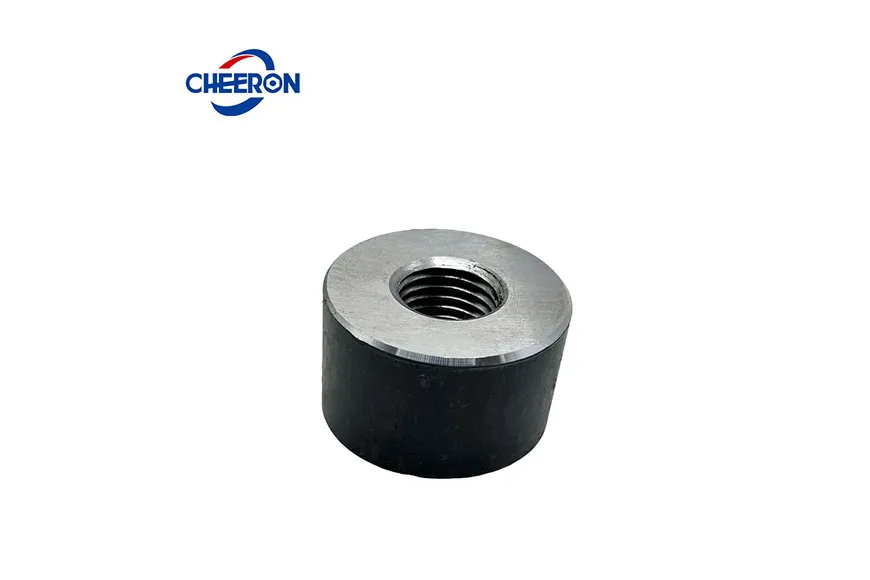

Acoplador de cabeça circular (Terminador): Este sistema envolve conectar o acoplador de cabeça circular (ou acoplador terminador) à extremidade roscada reta da barra de aço.
Em comparação com a tecnologia tradicional de ancoragem de barras de aço, a tecnologia de ancoragem mecânica de barras de aço em nós complexos pode simplificar a construção da engenharia de barras de aço.
Reduz a dificuldade de amarração de barras de aço densas e congestionadas e melhora o desempenho de carga dos nós.
A tecnologia também melhora a qualidade da concretagem, demonstrando como tipos especializados de acopladores de vergalhões evoluem para resolver desafios específicos de ancoragem.
As barras com cabeça podem ser produzidas em fábricas e fornecidas comercialmente, substituindo a ancoragem tradicional de barras de aço curvadas e barras de aço retas, o que pode economizar aço e facilitar a construção.
O reforço com barras com cabeça é utilizado para substituir o reforço curvado tradicional nas juntas viga-pilar de estruturas de pórtico.
É utilizado como reforço de cisalhamento para apoios de vigas simplesmente apoiadas, vigas ou lajes, substituindo a ancoragem de barras curvadas e retas tradicionais.

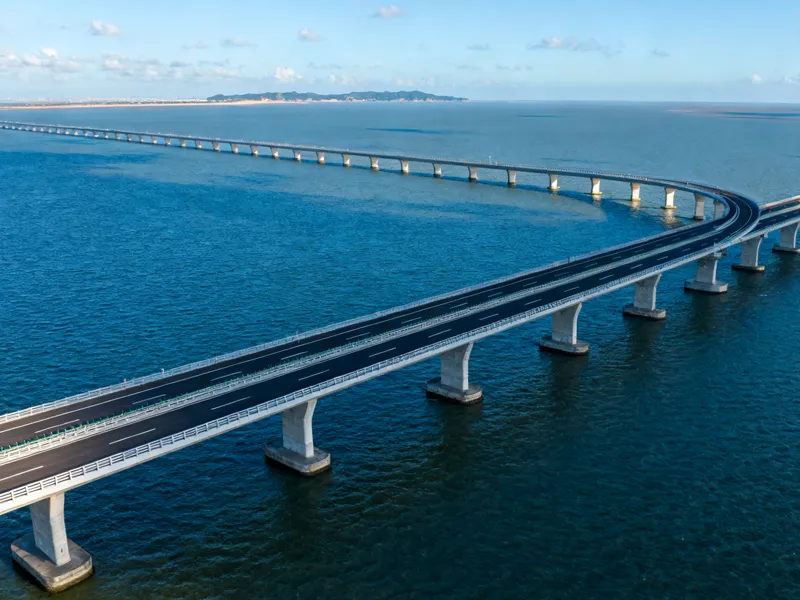

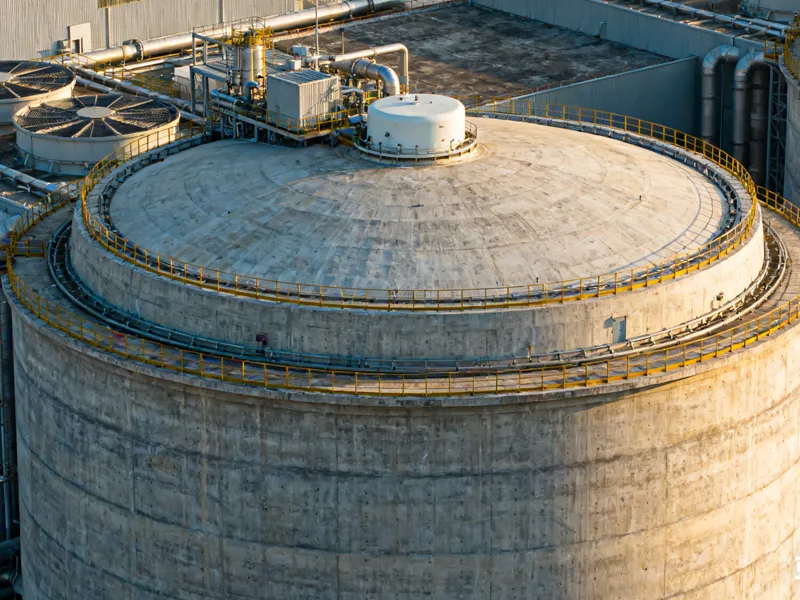

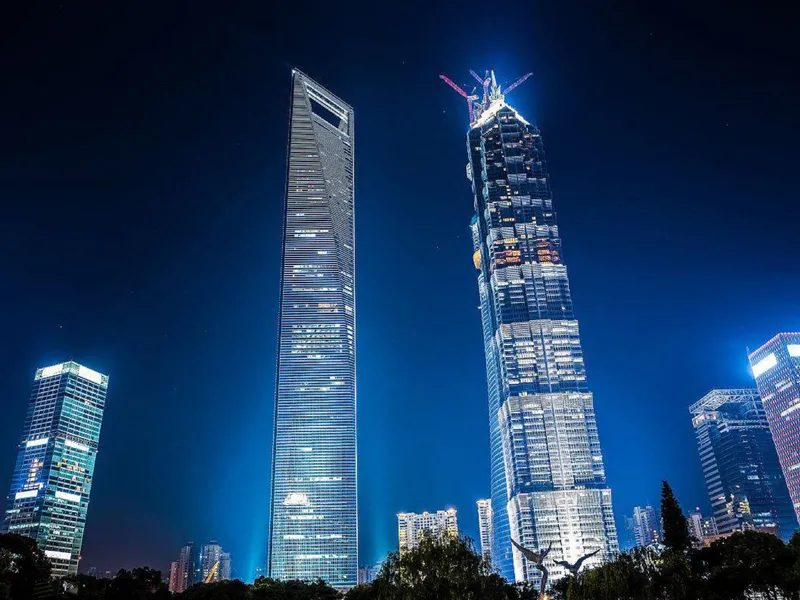

As barras com cabeça têm uma ampla gama de aplicações. Projetos de engenharia civil e construção, incluindo edifícios, pontes, recursos hídricos e hidrelétricos, usinas nucleares, metrôs, etc., todos exigem grandes quantidades de barras de aço e necessitam de tecnologia de ancoragem de barras de aço.
O tempo de operação de ancoragem para uma única barra de reforço não é superior a 3 minutos (economizando 50% das horas de trabalho em comparação com a amarração de gancho), e pode ser pré-fabricado para construção (como concluir a instalação da placa de ancoragem antes da elevação geral da gaiola da barra de ancoragem).
A ancoragem mecânica não possui zona afetada pelo calor de soldagem. Em áreas frequentemente atingidas por tufões, os nós da placa de ancoragem não apresentam deformação por deslizamento após 2 milhões de testes de carga cíclica, o que é superior à ancoragem soldada.
Em vez da ancoragem tradicional com ganchos, a interferência cruzada na área densamente armada de aço é reduzida. As barras de conexão transversais utilizam placas de ancoragem em vez de ganchos para resolver o problema de colisão das barras de aço na seção moldada in loco.
