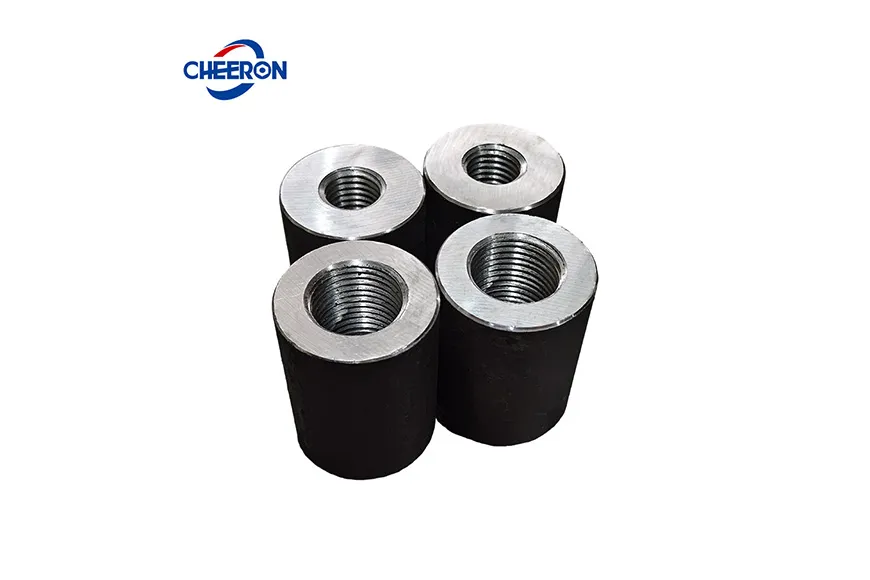

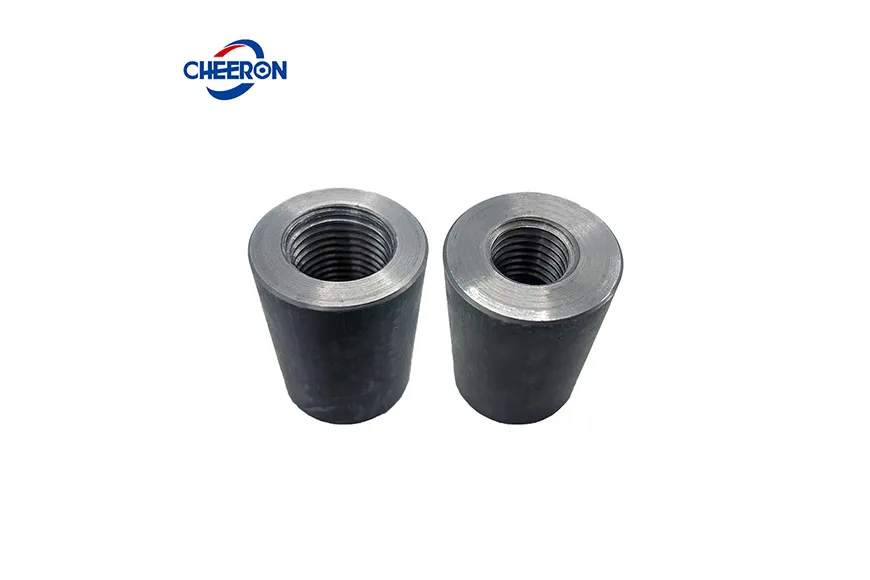

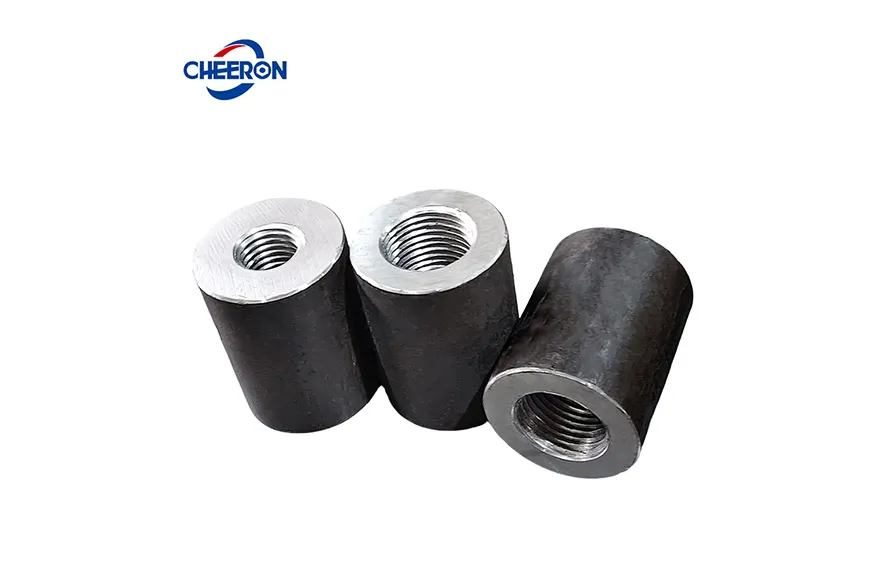

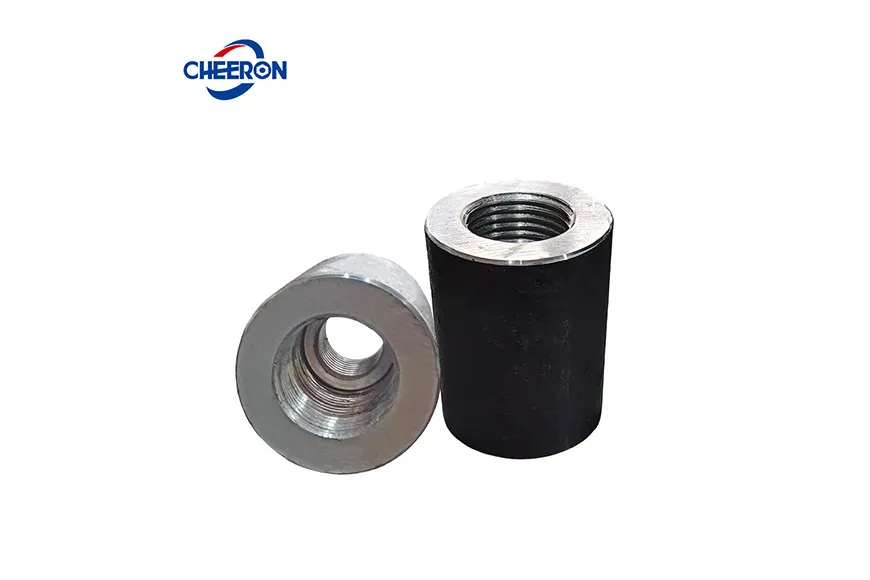

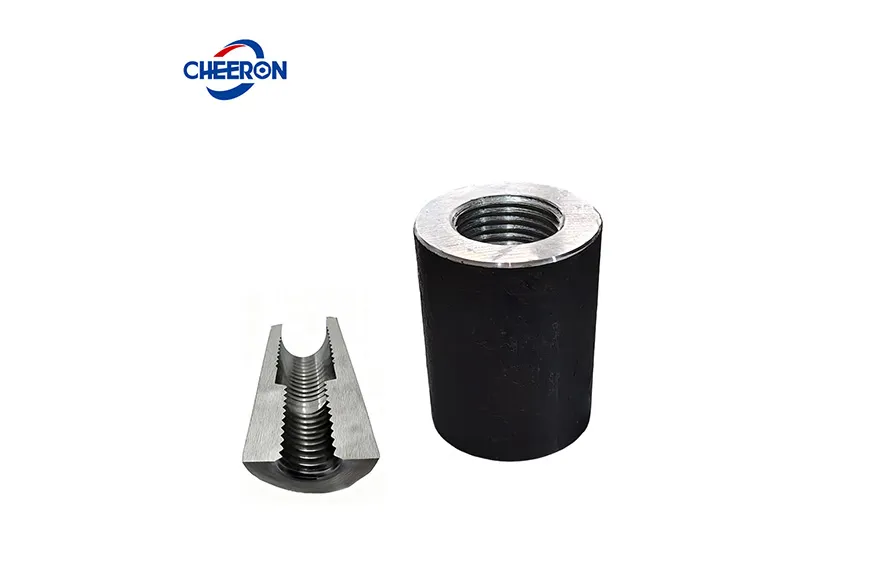

O acoplador de barra roscada redutor paralelo Cheeron é um tipo de acoplador de conexão roscada paralela. Diferente dos acopladores roscados padrão, os acopladores roscados redutores são projetados para conectar duas barras de aço de diâmetros diferentes. Simplificando, um acoplador redutor de barra conecta uma barra de diâmetro menor em uma extremidade e uma barra de diâmetro maior na outra extremidade. Variações no diâmetro das barras são comumente encontradas na construção de pilares de pórticos, incluindo cenários onde a armadura longitudinal de um pilar superior tem diâmetro maior que a do pilar inferior, ou vice-versa. Nessas circunstâncias, são necessários acopladores redutores de barra para a conexão, o que representa a solução mais eficaz e direta.
.webp "Acoplamento de Transição")
.webp "Acoplador de Transição")
.webp "Acoplador de transição")
.webp "Acoplador de Transição")
.webp "Acoplador de Transição")
 | ||||

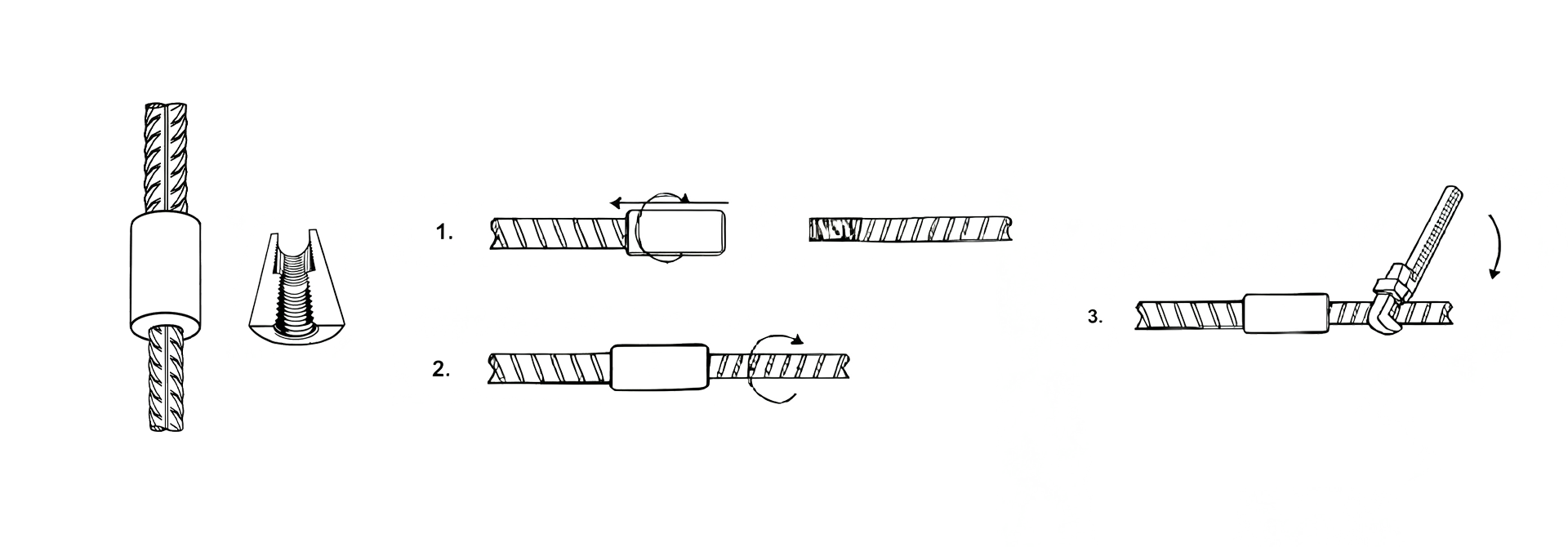

| Diâmetro da Barra | Diâmetro Externo (mm) | Comprimento (mm) | ||
| mm | ||||
| Nível de Resistência da Barra ≤400 | Nível de Resistência da Barra 500 | Nível de Resistência da Barra ≤400 | Nível de Resistência da Barra 500 | |
| 12 | 18 | 19 | 28 | 32 |
| 14 | 21 | 22.5 | 32 | 36 |
| 16 | 24 | 25.5 | 36 | 40 |
| 18 | 27 | 28.5 | 41 | 46 |
| 20 | 30 | 31.5 | 45 | 50 |
| 22 | 32.5 | 34.5 | 49 | 54 |
| 25 | 37 | 39.5 | 56 | 62 |
| 28 | 41.5 | 44 | 62 | 68 |
| 32 | 47.5 | 50.5 | 70 | 76 |
| 36 | 53 | 56.5 | 78 | 84 |
| 40 | 59 | 62.5 | 86 | 92 |
| 50 | 74 | 78 | 106 | 112 |
Elimina a necessidade de barras de arranque ou vergalhões roscados pós-instalados, facilitando a construção.
Garanta que a força seja transmitida em linha reta.
Alta resistência à tração, atendendo às normas internacionais ISO.
A operação de construção é conveniente e pode ser realizada em todas as direções e 24 horas por dia.
Personalizável, acelera o progresso do projeto.
Aplicação: É utilizado principalmente em casos onde os diâmetros das barras de reforço em ambas as extremidades são diferentes. Por exemplo, em colunas de edifícios, as barras geralmente são mais finas à medida que sobem. É aqui que são utilizadas as luvas roscadas retas de diâmetro variável.

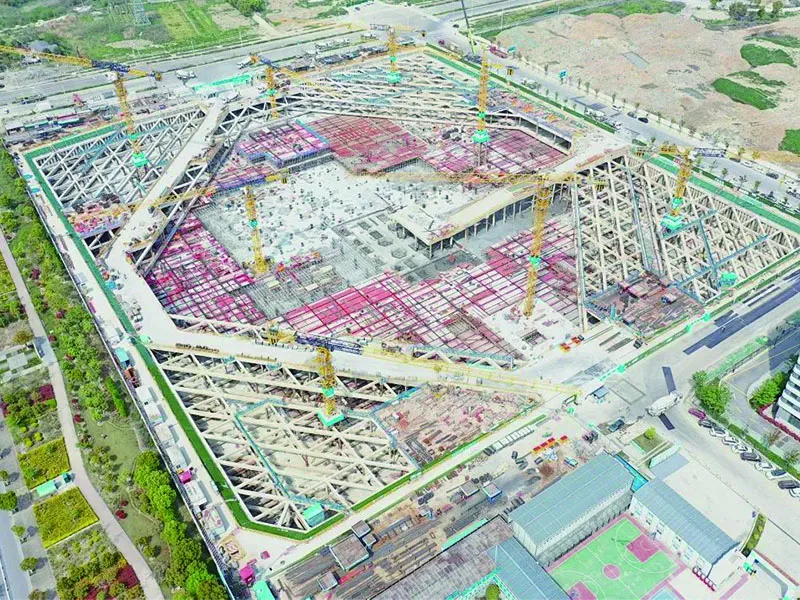

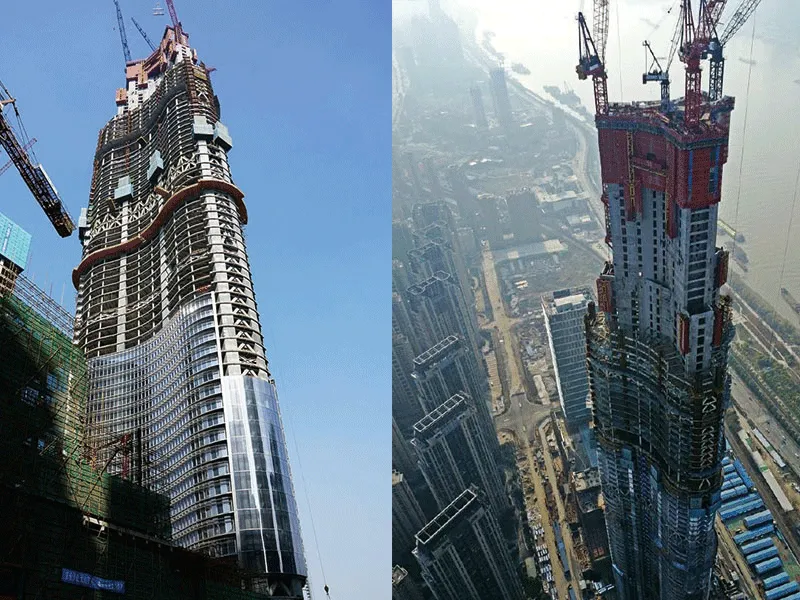

Na construção da conexão de barras de aço em edifícios super altos, a tecnologia de conexão por luva de rosca reta tornou-se o método preferido para a conexão de barras de aço em componentes estruturais principais (como pilares gigantes e paredes de cisalhamento do núcleo) devido à sua alta eficiência e confiabilidade.
A luva de rosca reta de barra de aço de diâmetro variável, através do design refinado de desempenho sísmico, responde efetivamente a várias cargas sísmicas.

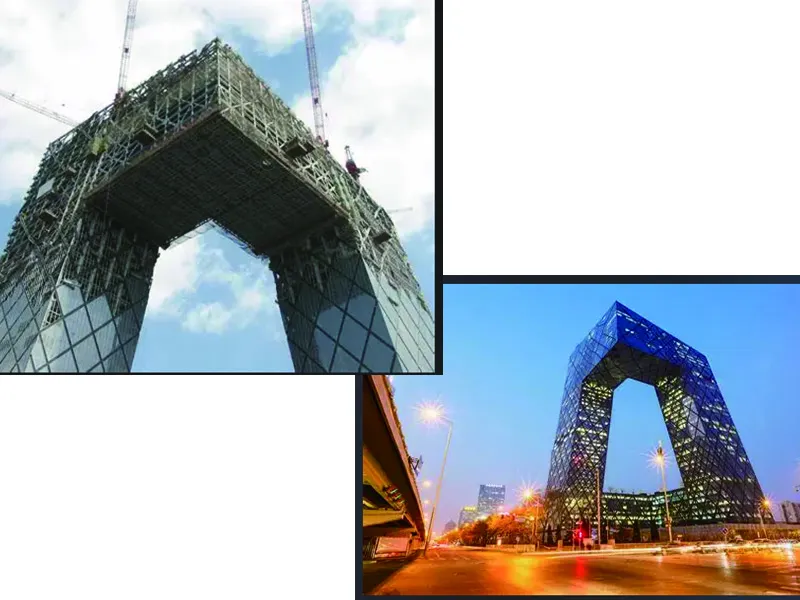

A conexão da luva redutora garante que o nó cantilever possa suportar a ação de forças externas, como carga de vento e carga sísmica.
