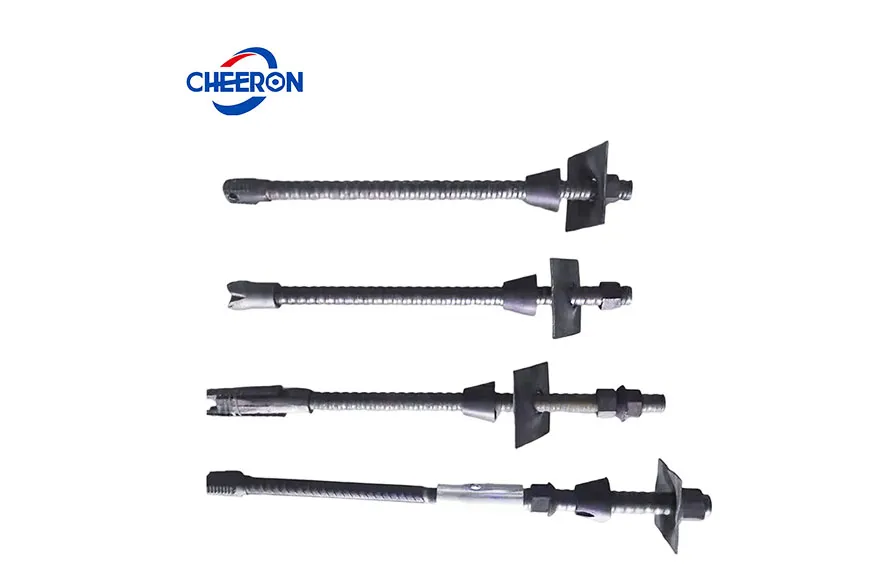

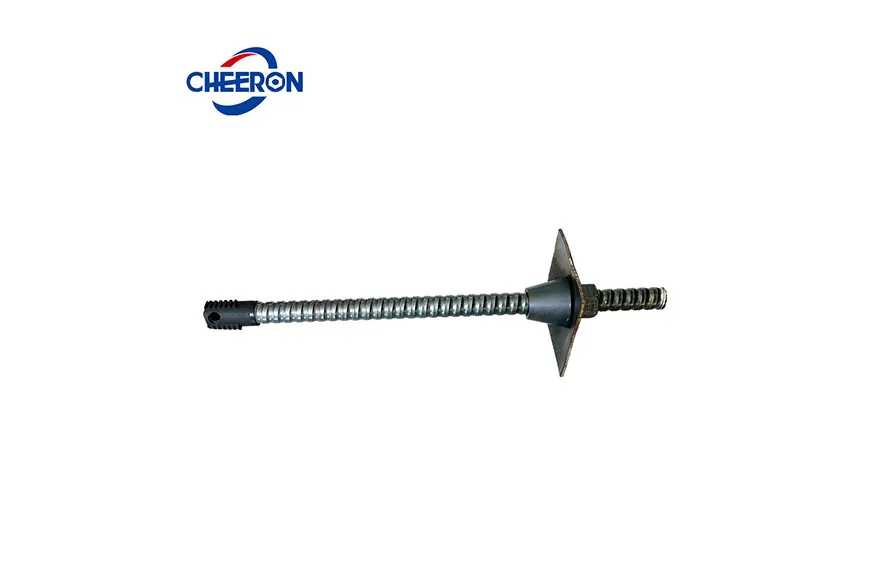

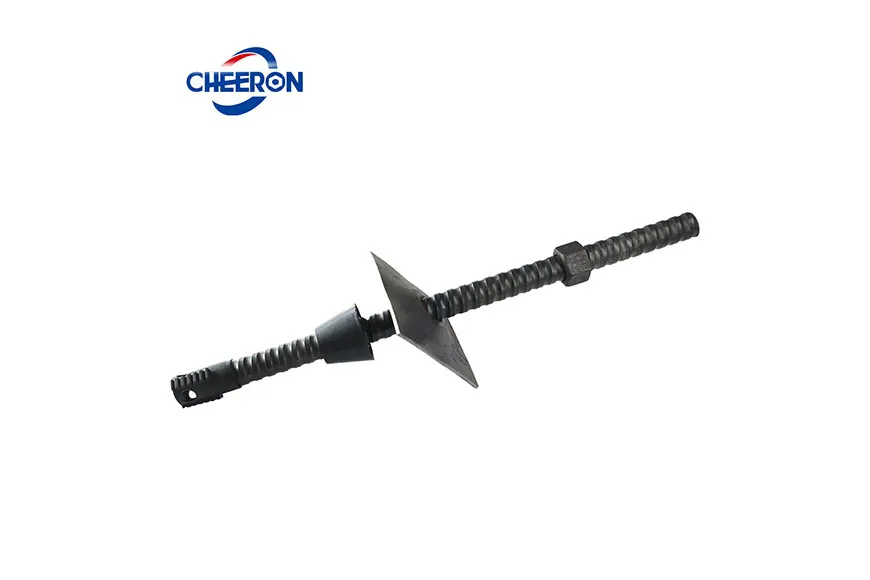

O chumbador de rocha injetado comum é um tipo de pino de ancoragem que utiliza um tubo de aço totalmente rosqueado como corpo da haste, sendo os materiais de ancoragem preenchidos nos furos de ancoragem e no interior do tubo de ancoragem. As âncoras de rocha injetadas pertencem ao reforço passivo, permitindo que a estrutura reforçada tenha uma deformação adequada. As âncoras de rocha injetadas têm sido aplicadas com sucesso em projetos de ancoragem geotécnica, como construção de túneis, tratamento de taludes, proteção de paredes de escavação de fundações e mineração, obtendo bons benefícios econômicos.
 | |||||||
| Especificação | Diâmetro | Espessura | Resistência ao Escoamento | Resistência à Tração | Força de Escoamento | Força Máxima | Alongamento Após Fratura |
| 25×5 | 25mm | 5mm | 325MPa | 490MPa | ≥102kN | ≥153KN | ≥21% |
| 25×7 | 25mm | 7mm | ≥128kN | ≥193KN | |||
| 28×5.5 | 28mm | 5.5mm | ≥126kN | ≥190KN | |||
| 32×6 | 32mm | 6mm | ≥159kN | ≥240KN | |||

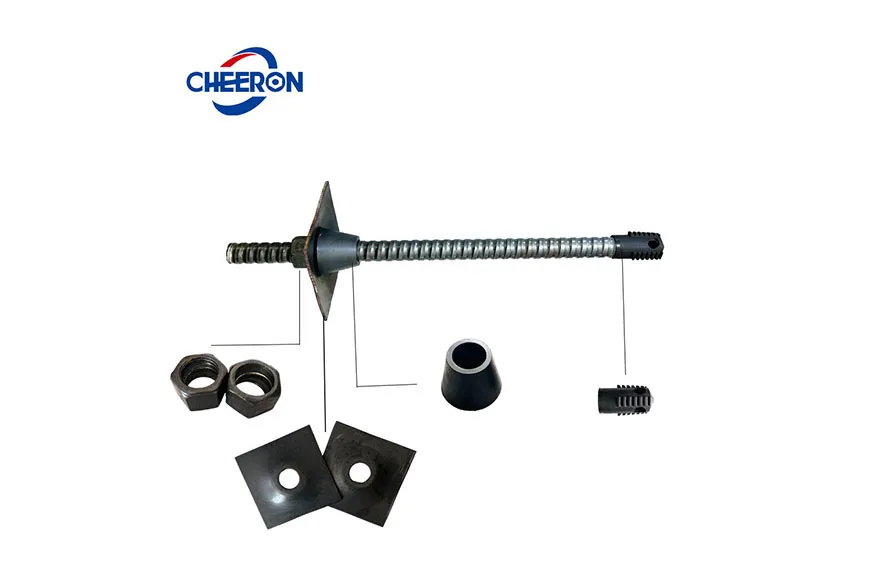

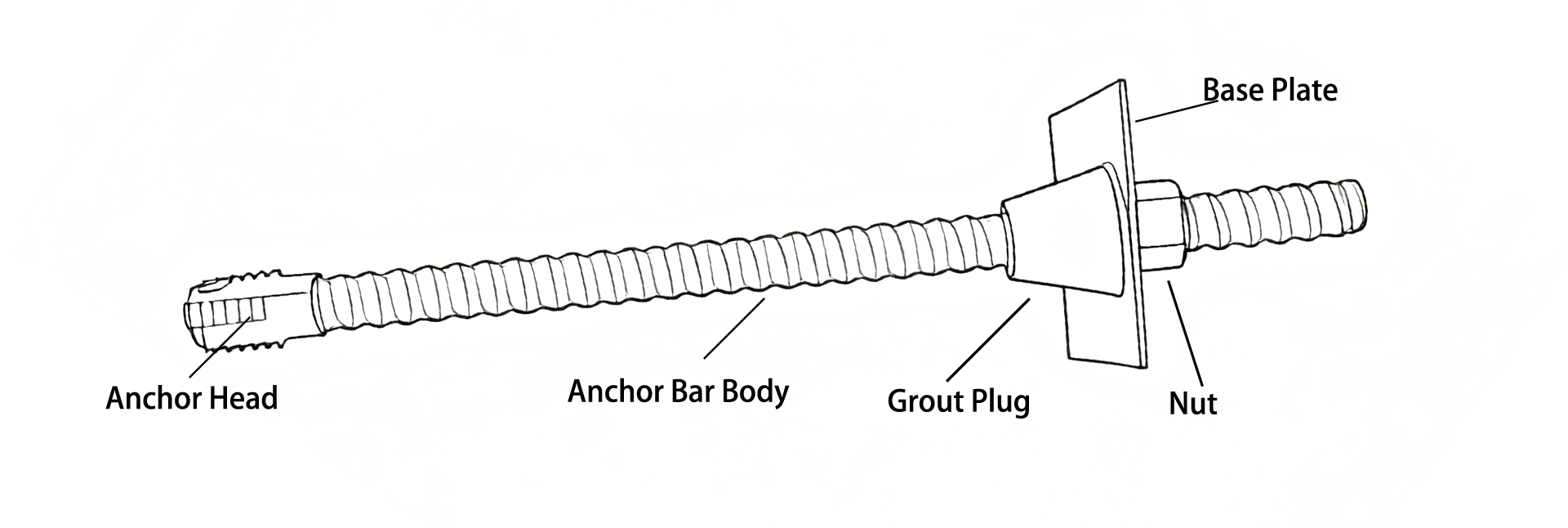

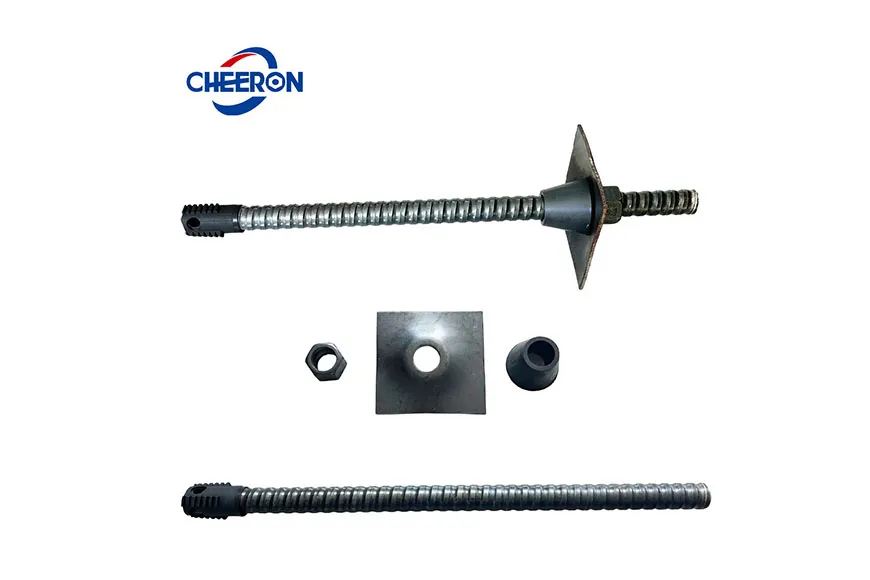

O corpo de um parafuso de ancoragem oco comum é composto por um tubo de aço de alta resistência oco com roscas padrão na superfície dos chumbadores de rocha injetados, um tampão de injeção, uma placa de apoio e uma porca hexagonal.
O corpo do parafuso de ancoragem é laminado a partir de tubos de aço 45C e 37MnSi. Em comparação com os parafusos de ancoragem de aço reforçado, os parafusos de ancoragem ocos têm maior resistência ao cisalhamento e à flexão sob a mesma resistência. O corpo da haste tem estrutura oca e pode ser usado como tubo de injeção ou tubo de escape, evitando a perda de argamassa causada pela retirada dos tubos de injeção tradicionais.
O chumbador de rocha injetado adota roscas contínuas que combinam com a porca, com passo de 8mm a 13mm e altura de rosca de 1,5mm a 2mm. A velocidade de instalação da porca é mais rápida, e os chumbadores de rocha injetados podem evitar o problema de não poder apertar devido à colisão da rosca. Os chumbadores de rocha injetados também são convenientes para instalar arruelas e porcas.
O parafuso de ancoragem oco comum é equipado com um limitador e uma cabeça de ancoragem de plástico, que é processada a partir de plástico não poluente e resistente à corrosão. O chumbador injetado pode tornar o corpo do parafuso mais neutro no furo, aumentando assim sua capacidade anticorrosiva e a força de ancoragem do parafuso de ancoragem.
As barras de ancoragem oca para injeção pertencem a barras de ancoragem de suporte passivo. A injeção de pressão das barras de ancoragem através de corpos ocos pode formar rapidamente forças de suporte e controlar a estabilidade das rochas circundantes.

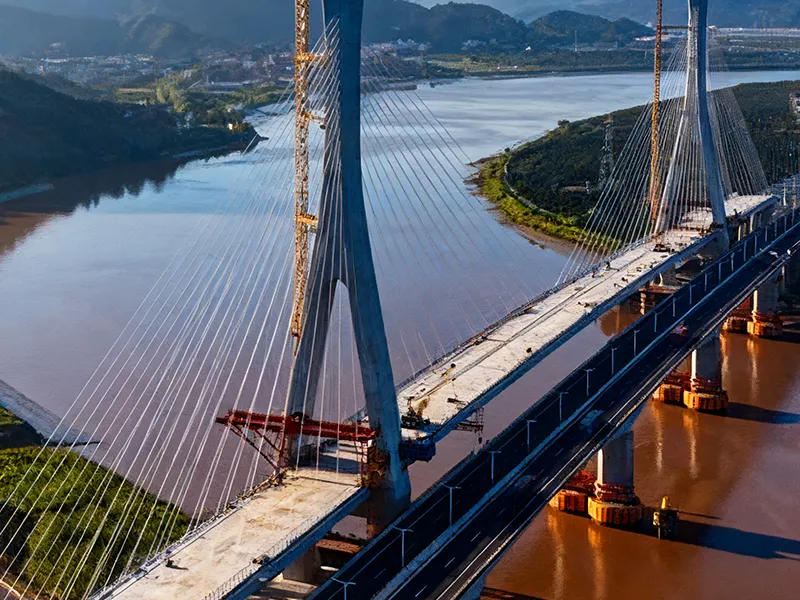

Pode ser utilizado em projetos de reforço de maciços rochosos onde os requisitos de controle de deslocamento após a escavação da camada não são rigorosos.
É usado para suporte em projetos subterrâneos e pode ser utilizado para instalar barras de ancoragem mais longas em espaços estreitos.
O rejuntamento é completo e pode realizar rejuntamento por pressão, o que melhora a qualidade do projeto.
