Entre os muitos métodos de emendas de barras de aço, os conectores mecânicos (acopladores de barras de aço) são amplamente utilizados devido à sua alta eficiência, confiabilidade e economia.
Como um dos fatores críticos que afetam a segurança estrutural, selecionar o conector de barra de aço correto pode criar estruturas mais resistentes, acelerar os cronogramas de construção e reduzir os custos a longo prazo — o que é essencial para o sucesso das construções modernas.
Neste artigo, explicaremos em detalhes como escolher o acoplador de barra de aço adequado.
Diferentes métodos de conexão de barras de aço têm suas próprias vantagens e desvantagens em termos de resistência, ductilidade, desempenho sísmico, velocidade de construção e economia. Portanto, a seleção e otimização precisam ser baseadas nas condições reais da obra.

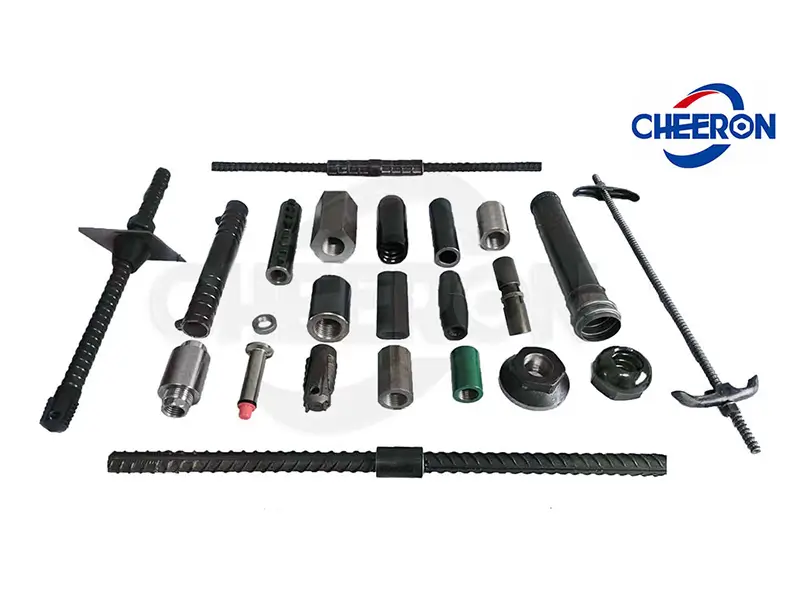

Emendas mecânicas incluem principalmente três tipos:

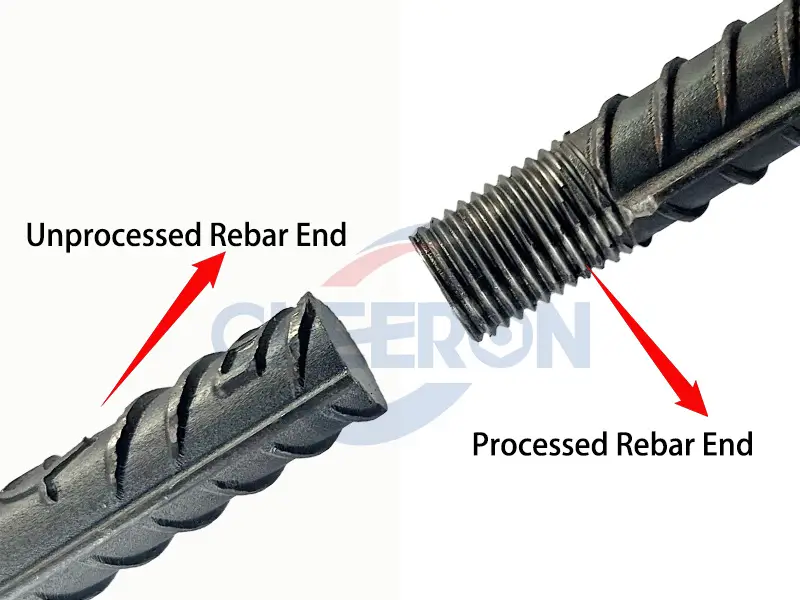

1.Pontas de Barras de Aço Não Processadas
2.Pontas de Barras de Aço Processadas
3.Juntas de Barras de Aço Compostas
As características e aplicações desses métodos de emenda de barras de aço serão discutidas em detalhes abaixo.

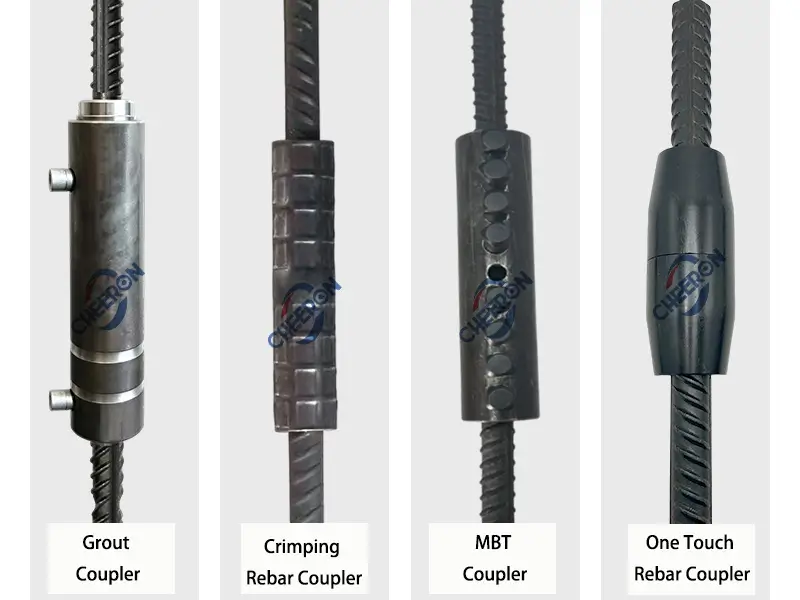

Os acopladores de parafuso de cisalhamento usam a pré-carga dos parafusos para conectar firmemente a barra de aço à luva da barra de aço.
Ideal para locais fixos, espaços confinados ou manutenção onde a rotação não é possível.
As emendas de barras de aço injetam graute na luva, criando uma conexão integrada entre a barra de aço e a luva.
Mais adequado para juntas de concreto pré-moldado ou conexão de componentes pré-moldados a componentes moldados in loco.
Os acopladores de barras de aço usam uma prensa hidráulica para comprimir a barra de aço e a luva, obtendo uma conexão firme.
Adequado para áreas de serviço pesado ou com resistência sísmica especial.
O acoplador 1 toque usa um dispositivo de autotravamento para fixar a barra de aço, permitindo uma conexão rápida de ponta a ponta.
Adequado para projetos com prazos apertados.

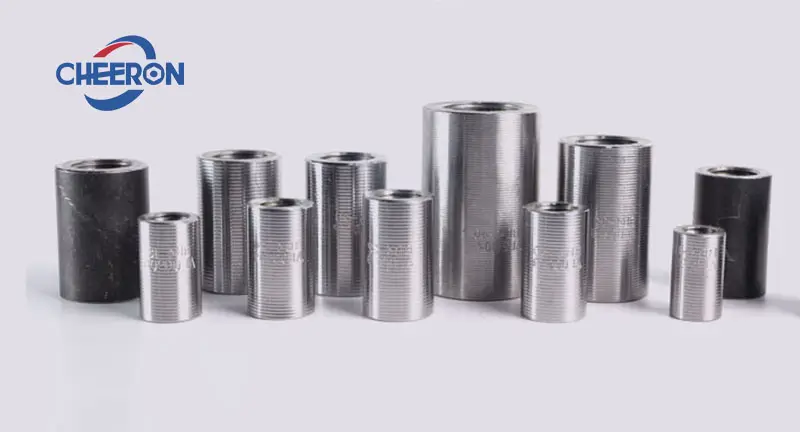

Acoplador de rosca cônica, acoplador de forjamento e acopladores de rosca reta.
Esses métodos de conexão exigem processamento específico das pontas das barras de aço, como corte, recalcamento e laminação, para formar uma estrutura de conexão específica.
realizam uma conexão rosqueada das barras de aço através de uma estrutura de rosca cônica.
realizam uma conexão rosqueada com uma luva através do recalcamento e corte das pontas das barras de aço para formar roscas retas.
usam um processo de laminação para formar roscas retas nas pontas das barras de aço.
Esses acopladores rosqueados são idealmente adequados para colunas, paredes e barras de aço verticais em edifícios de médio a alto porte, porque o planejamento prévio permite o pré-processamento na fábrica, equilibrando economia e segurança, o que os faz ter um desempenho excelente em aplicações práticas.

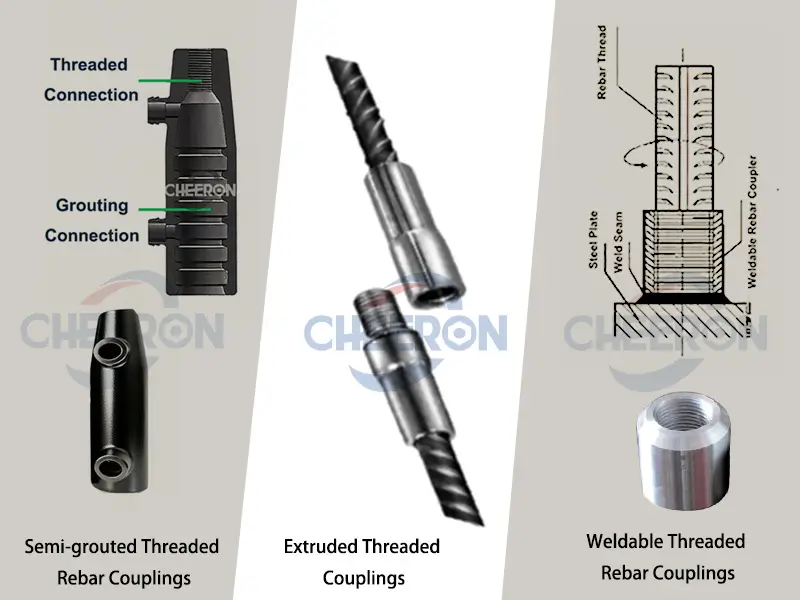

Acopladores compostos combinam dois ou mais métodos de conexão para obter melhores resultados de conexão. Juntas compostas comuns incluem acoplamentos de barras de aço rosqueados semigrauteados, acoplamentos rosqueados semiextrudados e acoplamentos rosqueados semissoldados.
Combinando as vantagens das conexões rosqueadas e grauteadas. Ao injetar graute na luva, a resistência e a confiabilidade da conexão são melhoradas.
Eles são frequentemente usados em projetos de habitação pré-fabricada.
Combinando extrusão de luva e conexões rosqueadas. Através da dupla ação de deformação por extrusão e engate da rosca, é obtida uma conexão firme da barra de aço.
Eles são frequentemente usados na continuação de edifícios existentes.
Utilizando tecnologia de soldagem para soldar a luva a uma chapa de aço. A outra extremidade da luva obtém uma conexão firme com a barra de aço através de uma conexão rosqueada.
Eles são frequentemente usados em projetos de estruturas de aço.
Portanto, ao selecionar um método de conexão mecânica para barras de aço, é necessário considerar de forma abrangente os requisitos específicos do projeto, as condições da obra e as propriedades do material.
Quando as pontas das barras de aço são pré-rosqueadas no pátio de fabricação, o preço unitário é menor. No entanto, eles exigem planejamento antecipado cuidadoso.
Acopladores de parafuso de cisalhamento (Acopladores MBT) têm um preço unitário mais alto, tipicamente 20-50% a mais do que os tipos rosqueados, devido à sua estrutura simples. No entanto, eles podem economizar significativamente em mão de obra e tempo de instalação, já que nenhuma preparação da ponta da barra é necessária.
Acopladores de luva grauteada estão na faixa de preço médio. Embora adicionem o custo do material de graute de alta resistência, eles são altamente eficazes para melhorar a eficiência da construção pré-moldada.
Acopladores extrudados (conformados a frio) exigem investimento em equipamentos de prensagem hidráulica, mas oferecem excelente desempenho e alta eficiência.
Acopladores de conexão rápida tendem a ter custos mais altos e menor relação custo-benefício, mas sua velocidade de instalação extremamente rápida pode reduzir notavelmente o tempo total de construção do projeto.
Acopladores compostos geralmente ficam entre diferentes métodos de conexão, combinando a economia dos sistemas rosqueados com fatores de custo adicionais de soldagem, grauteamento, extrusão ou parafusamento.
| Tipos de Acopladores de Barras de Aço | Dificuldade de Instalação | Processamento da Barra de Aço | Características | Velocidade de Construção | Economia | Uso |
Acopladores de Parafuso | Médio |
