Acopladores de vergalhões são comumente usados em projetos de construção, mas vários problemas podem surgir durante a instalação real.
Neste artigo, os especialistas da Cheeron discutirão a localização dos acopladores de vergalhões, os padrões de processamento de roscas, a importância do torque e a espessura do concreto para ajudá-lo a resolver os desafios de instalação e uso de acopladores de vergalhões.
Escolher a localização ideal para os conectores de vergalhões é crucial para a integridade estrutural. O posicionamento das emendas de vergalhões depende do cenário de construção específico e não pode ser generalizado.

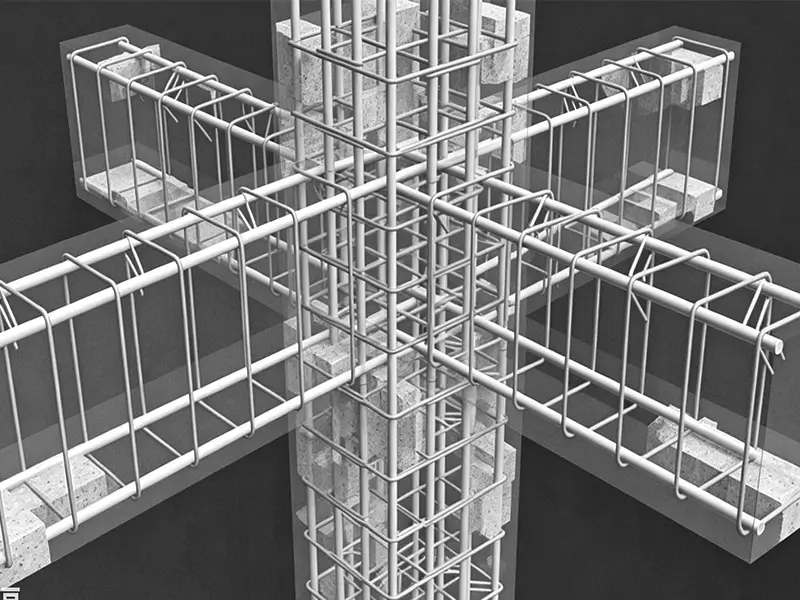

Refere-se à área centrada na junção pilar-viga (a interseção dos eixos do pilar e da viga) e que se estende para fora até a zona onde os estribos estão densamente concentrados.
A maioria dos especialistas concorda: Instale acopladores apenas em áreas com baixos momentos fletores e longe de zonas de alta tensão, como junções pilar-viga ou vãos centrais de lajes.
No entanto, isso não é absoluto.
Em projetos de construção, muitos projetos de grande escala possuem pilares com alturas de piso superiores a 10 metros e vigas que se estendem por dezenas de metros. O tamanho padrão para armaduras de aço de grande diâmetro é de 9 a 12 metros. Evitar a zona densamente armada de acordo com as localizações de conexão especificadas nos desenhos é impossível.
Portanto, quando evitar a zona densamente armada for inevitável, as emendas de aço podem ser usadas porque este método de conexão é mais confiável do que emendas por sobreposição e soldagem.

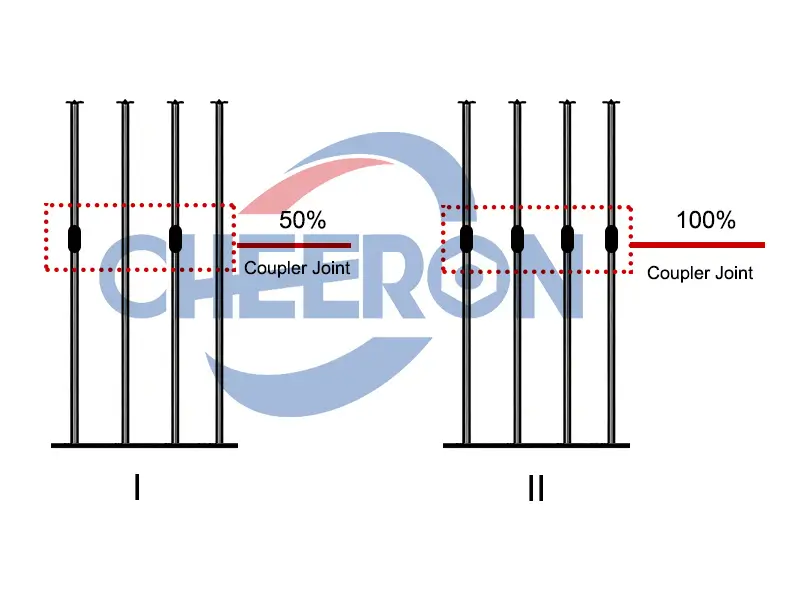

Claro, para minimizar o impacto no projeto, uma especificação confiável de emenda de vergalhão tipo 2 deve ser adotada, limitando a porcentagem da área de emenda a não mais que 50%.
Certifique-se de que os conectores sejam escalonados em pelo menos 50% do diâmetro da barra entre barras adjacentes para evitar congestionamento e manter o fluxo do concreto.
Portanto, escolher locais apropriados para os conectores de vergalhões, e se as emendas podem ser usadas em qualquer local, requer avaliar se evitar a zona densamente armada é impossível devido às condições do local.
Resumindo: Os acopladores de vergalhões devem, idealmente, evitar a zona de reforço central nas extremidades de pilares e vigas. Se evitar a zona central não for possível, é preferível usar acopladores de vergalhões Tipo 2 e juntas de acoplador que representem menos de 50% da área total.
Emendas mecânicas devem ser sempre instaladas de acordo com as localizações de conexão especificadas nos desenhos de engenharia e nas especificações locais (como ACI 318).
O rosqueamento das extremidades dos vergalhões deve ser preciso para garantir uma emenda mecânica segura. Use a máquina de laminar roscas para vergalhões para produzir roscas limpas e completas que estejam em conformidade com as especificações do conector.

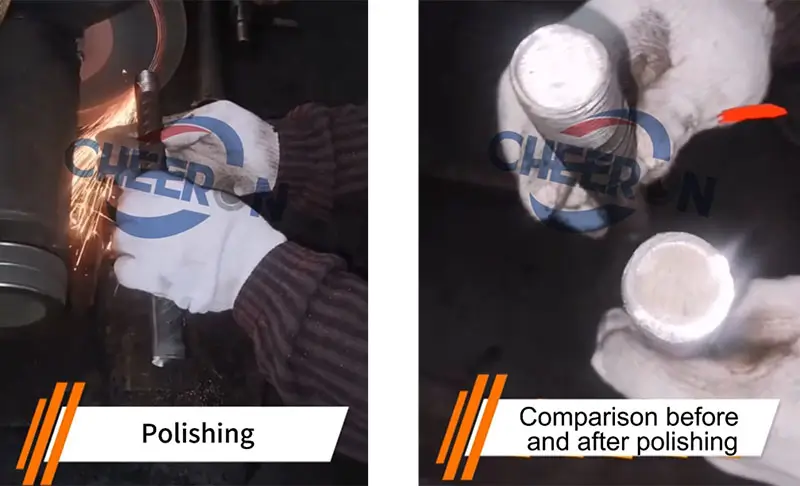

Antes de rosquear, a extremidade de corte deve ser lisa e sem rebarbas.
Após fixar o vergalhão, opere a alavanca para remover as nervuras e completar o rosqueamento; a máquina de laminar roscas para vergalhões irá parar automaticamente e girar de volta.

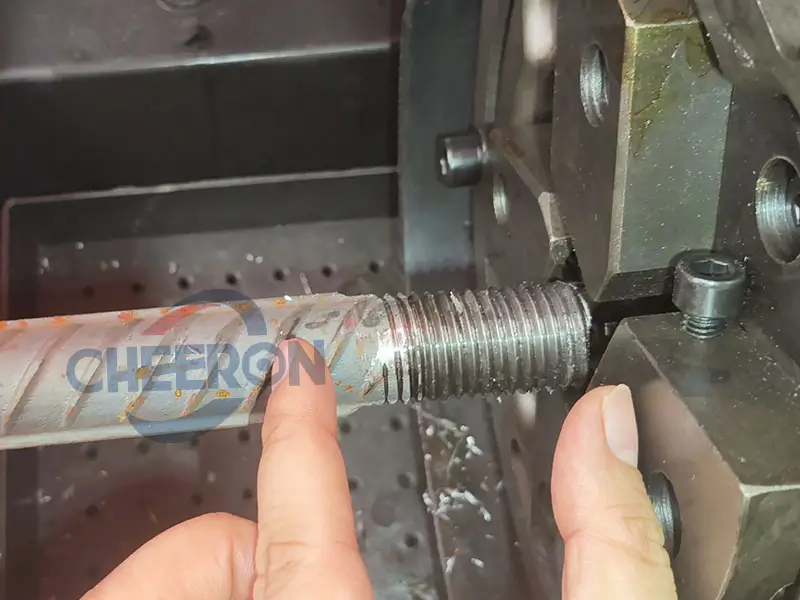

O comprimento da rosca deve estar em conformidade com as tolerâncias especificadas pelo fabricante — tipicamente 1,5 a 2 vezes o diâmetro do vergalhão. Rosscas muito longas ou muito curtas podem resultar em resistência de conexão insuficiente ou deslizamento do conector.

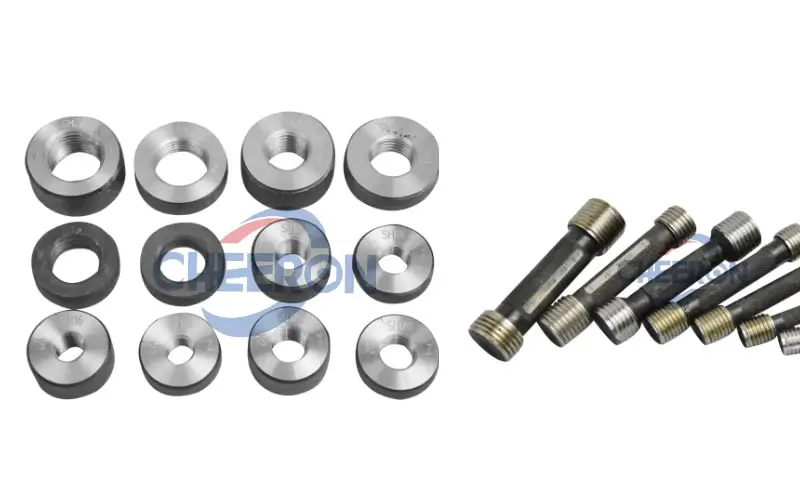

A principal ferramenta de medição para roscas de vergalhões é o calibre passa/não passa.
O calibre "passa" deve rosquear suavemente em todo o comprimento efetivo, e o calibre "não passa" não deve rosquear mais do que três passos de rosca.
Após passar na inspeção, coloque tampas de proteção na rosca do vergalhão e empilhe-as de acordo com seu tipo.

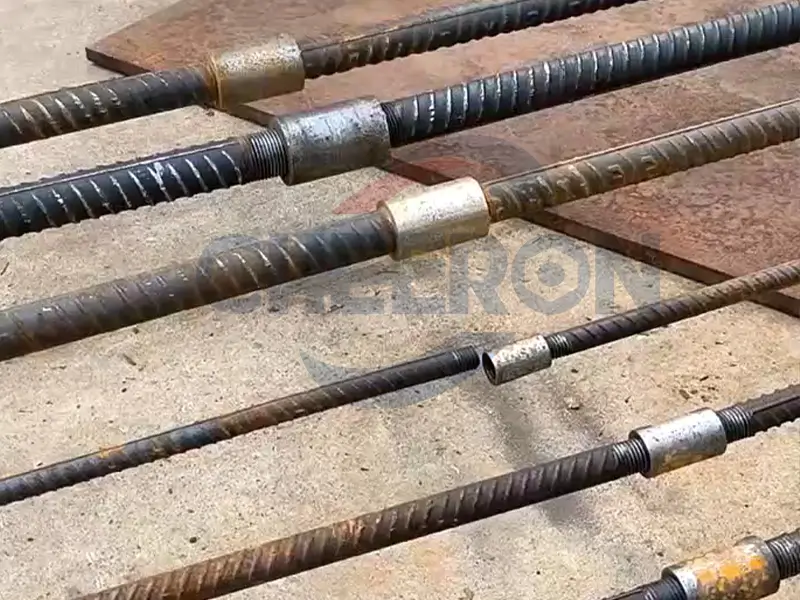

O aperto/torque correto é crucial para a transferência de carga.
A função do acoplador é transferir a tensão total da junta do vergalhão para o outro lado; portanto, o aperto adequado é necessário para fornecer atrito suficiente para a transmissão de força.
Um torque inadequado pode levar à falha do conector do vergalhão e à redução do desempenho.
Muitas pessoas experimentam desgaste da rosca durante a aplicação prática e concluem que a conexão do acoplador de vergalhão não é segura. Isso se deve ao aperto excessivo por não definir o torque correto.
Portanto, evite apertar demais. Evite que valores de torque excessivos danifiquem as roscas ou o vergalhão, causando desgaste da rosca.
Muitas pessoas acreditam que, independentemente do aperto, o concreto será derramado posteriormente para preencher as lacunas entre o vergalhão e o conector, tornando o aperto desnecessário.
No entanto, o fato é que, embora o conector do vergalhão seja revestido de concreto após o derramamento, isso não pode compensar o torque insuficiente, o que criará riscos de segurança para a estrutura de engenharia. Portanto, evitar o torque insuficiente é um fator crucial para fortalecer as estruturas de concreto armado.
1. Primeiro, desaperte as tampas de proteção nas roscas dos vergalhões. Ao conectar, o conector deve estar alinhado horizontalmente com o vergalhão e aperte inicialmente à mão.

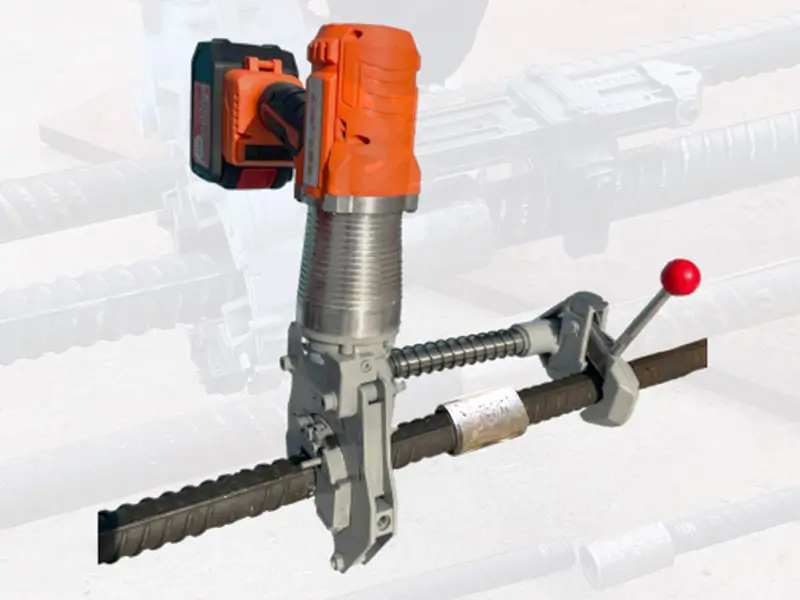

2. Usando uma chave de torque calibrada ou outras ferramentas adequadas, conecte firmemente o vergalhão à luva e aperte completamente.
Observe que o aperto deve ser realizado de acordo com o valor de torque recomendado pelo fabricante (tipicamente 80–500 Nm, dependendo do tamanho do vergalhão e do tipo de conector).
| Diâmetro do Vergalhão/mm | 12-14 | 16 | 18-20 | 22-25 | 28-32 | 36-40 | 50 |
|
