À medida que o papel fundamental da armadura de aço se torna cada vez mais complexo na engenharia moderna — desde arranha-céus até pontes sísmicas — a necessidade de uma ancoragem eficiente e de alto desempenho é primordial.
A detalhagem tradicional de barras de aço, que depende de barras curvas e volumosas, frequentemente leva a uma congestão severa de armaduras em nós críticos de ligação, como juntas viga-coluna. Essa congestão não só complica a instalação no local e aumenta o tempo de mão de obra, mas também compromete a qualidade da concretagem e consolidação, podendo impactar a integridade de longo prazo de uma estrutura. O sistema Headed Bar da CHEERON é a resposta direta da CHEERON para este desafio da indústria. Ao adotar esta tecnologia de ancoragem mecânica de barras de aço, estamos transformando a forma como juntas complexas são construídas, garantindo instalação simplificada, desempenho estrutural superior e qualidade de concreto aprimorada para nossos clientes B2B em todo o Sudeste Asiático e Oriente Médio.
simplifying-complex-structures-the-cheeron-headed-bar-in-modern-construction-china.png "(配图3)simplifying-complex-structures-the-cheeron-headed-bar-in-modern-construction-china.png")
O sistema Headed Bar oferece benefícios significativos em relação à ancoragem tradicional, que depende da curvatura do aço em ganchos ou emendas.
Esta tecnologia de ancoragem mecânica de barras de aço é projetada para abordar diretamente os principais pontos problemáticos de áreas de armadura congestionadas, garantindo melhor transferência de força e qualidade do concreto.
Principais vantagens:
Mitiga a Congestão de Armaduras: Ao substituir barras curvas volumosas, o sistema mitiga efetivamente a congestão de armaduras e as dificuldades associadas à amarração de aço densamente compactado. Isto é particularmente crucial em áreas críticas como juntas viga-coluna.
Melhora a Qualidade do Concreto: A redução da congestão de aço melhora inerentemente a qualidade da concretagem e consolidação, levando a uma maior durabilidade a longo prazo e integridade estrutural do nó de ligação.
Economiza Aço e Facilita a Construção: As barras com cabeça podem ser produzidas em fábricas e fornecidas comercialmente, substituindo os métodos tradicionais de ancoragem com barras curvas e retas, o que economiza aço e simplifica a construção no local.

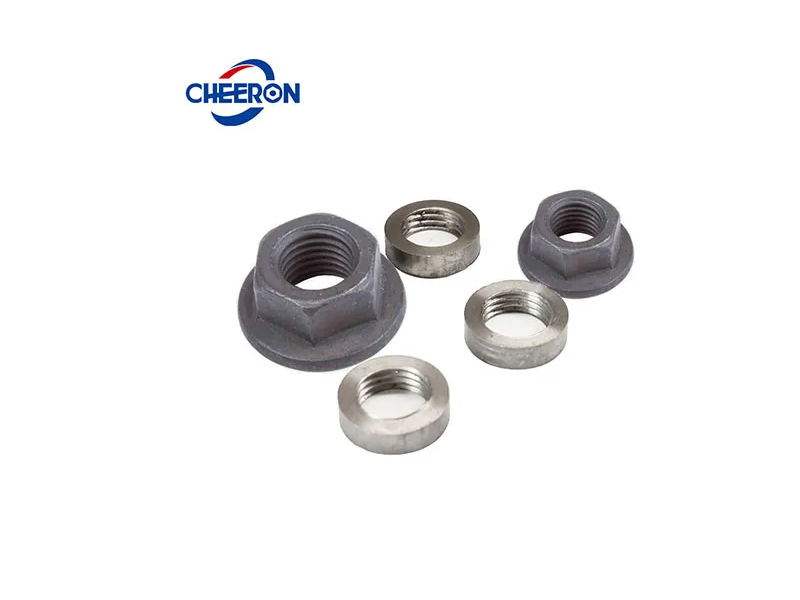

A CHEERON oferece dois tipos principais de Headed Bar para atender às diversas necessidades dos projetos:
Tipo 1: Hexagonal Headed Bar: Trata-se de uma placa de ancoragem que combina a base (placa de suporte de pressão) e a porca (extremidade de conexão) em uma única peça. Ela se conecta diretamente ao topo da barra de aço usando uma rosca reta.
Tipo 2: Circular Headed Coupler (Terminator): Este sistema envolve a conexão de um acoplador circular com cabeça (ou acoplador terminador) à extremidade roscada reta da barra de aço.
A versatilidade do Headed Bar da CHEERON permite sua aplicação nos nós mais complexos e críticos da engenharia de construção, incluindo edifícios, pontes, conservação de água, hidrelétricas, usinas nucleares e metrôs. O sucesso do sistema é validado por seu uso em grandes projetos de infraestrutura onde resistência e qualidade são inegociáveis.
Exemplos de Excelência em Aplicação:
Juntas Viga-Coluna (Estruturas de Pórtico): A armadura com Headed Bar é usada para substituir a armadura curvada tradicional nas juntas viga-coluna da estrutura de pórtico. Isso simplifica a detalhagem e instalação do aço, que tradicionalmente envolve amarração intricada de barras curvas.
Armadura de Cisalhamento: É usada como armadura de cisalhamento para apoios de vigas simplesmente apoiadas, vigas ou lajes, substituindo a ancoragem de barras curvas e retas tradicionais. Isso melhora o desempenho do nó de ligação ao cisalhamento.
Usinas Nucleares: Na Estação de Energia Nuclear de Sanwan, o Headed Bar foi usado no lugar da ancoragem tradicional com gancho. Isso reduziu a interferência cruzada na área de aço densamente armada. Além disso, o uso de placas de ancoragem em vez de ganchos para barras de conexão transversais resolveu o problema de colisão de barras de aço na seção moldada in loco, garantindo o fluxo adequado de concreto.
As vantagens inerentes do Headed Bar — como a ausência de zona afetada pelo calor encontrada na soldagem — são críticas em determinados ambientes. Na Shanghai Jinmao Tower, onde tufões são frequentes, os nós de placa de ancoragem não apresentaram deformação por deslizamento após testes de carga de 2 milhões de ciclos, demonstrando desempenho superior à ancoragem soldada tradicional.
Além da integridade estrutural, o sistema Headed Bar da CHEERON aumenta drasticamente a eficiência da construção no local, um benefício enorme para gerentes de projeto e um forte ponto de venda para distribuidores de equipamentos.O sistema encurta o cronograma geral da construção por meio de pré-fabricação e instalação rápida:
